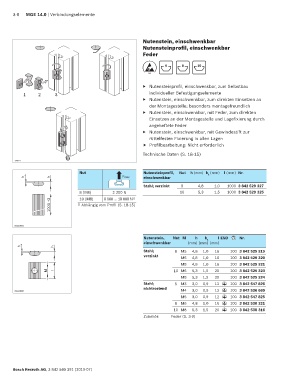

3-8 MGE 14.0 | Verbindungselemente

Nutenstein, einschwenkbar
Nutensteinprofil, einschwenkbar
Feder

6 8 10
ESD

▶ Nutensteinprofil, einschwenkbar, zum Selbstbau
1 2 3 individueller Befestigungselemente
▶ Nutenstein, einschwenkbar, zum direkten Einsetzen an
der Montagestelle; besonders montagefreundlich
▶ Nutenstein, einschwenkbar, mit Feder, zum direkten
Einsetzen an der Montagestelle und Lagefixierung durch
angeheftete Feder
▶ Nutenstein, einschwenkbar, mit Gewindestift zur
rüttelfesten Fixierung in allen Lagen
f Profilbearbeitung: Nicht erforderlich
Technische Daten (S. 18-15)

19614
Nut Nutensteinprofil, Nut h (mm) h (mm) l (mm) Nr.
1
h 1 h F max einschwenkbar
Stahl; verzinkt 8 4,8 1,0 1000 3 842 529 327
8 (M8) 2 200 N 1) 10 5,3 1,5 1000 3 842 529 325
1000 +3 1) 10 (M8) 8 000 … 18 000 N
Abhängig vom Profil (S. 18-15)

00110901
Nutenstein, Nut M h h 1 l ESD Nr.
einschwenkbar (mm) (mm) (mm)
h 1 h
Stahl; 8 M5 4,8 1,0 16 100 3 842 529 319
verzinkt M6 4,8 1,0 16 100 3 842 529 320
M8 4,8 1,0 16 100 3 842 529 321
M I 10 M6 5,3 1,5 20 100 3 842 529 323
M8 5,3 1,5 20 100 3 842 529 324
Stahl; 6 M3 3,0 0,9 12 100 3 842 547 826
nichtrostend ESD
00110900 M4 3,0 0,9 12 100 3 842 536 669
ESD
M5 3,0 0,9 12 100 3 842 547 825
ESD
8 M6 4,8 1,0 16 100 3 842 530 321
ESD
10 M8 5,3 1,5 20 100 3 842 530 316
ESD
Zubehör: Feder (S. 3-9)

Bosch Rexroth AG, 3 842 540 391 (2019-07)
