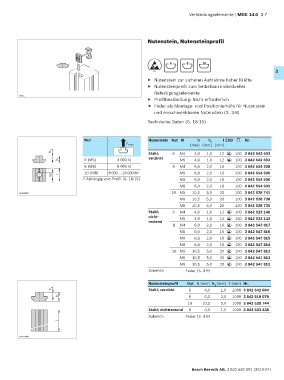

Verbindungselemente | MGE 14.0 3-7

Nutenstein, Nutensteinprofil

6 8 10
3
ESD
▶ Nutenstein zur sicheren Aufnahme hoher Kräfte
▶ Nutensteinprofil zum Selbstbau individueller
Befestigungselemente
19615
▶ Profilbearbeitung: Nicht erforderlich
f Feder als Montage- und Positionierhilfe für Nutenstein
und einschwenkbaren Nutenstein (S. 3-8)

Technische Daten (S. 18-15)

Nut Nutenstein Nut M h h 1 l ESD Nr.
F max (mm) (mm) (mm)
h 1 Stahl; 6 M4 4,0 1,0 12 100 3 842 542 692
ESD
h 6 (M5) 3 000 N verzinkt M5 4,0 1,0 12 100 3 842 542 693
ESD
8 (M8) 6 000 N 8 M4 6,0 2,0 16 100 3 842 514 928
10 (M8) 8 000 … 24 000 N 1) M5 6,0 2,0 16 100 3 842 514 929
M I
1) Abhängig vom Profil (S. 18-15) M6 6,0 2,0 16 100 3 842 514 930
M8 6,0 2,0 16 100 3 842 514 931
10 M5 10,5 5,0 20 100 3 842 528 741
00110897
M6 10,5 5,0 20 100 3 842 528 738
M8 10,5 5,0 20 100 3 842 528 735
Stahl; 6 M4 4,0 1,0 12 ESD 100 3 842 523 140
nicht- M5 4,0 1,0 12 100 3 842 523 142
rostend ESD
8 M4 6,0 2,0 16 100 3 842 547 817
ESD
M5 6,0 2,0 16 100 3 842 547 816
ESD
M6 6,0 2,0 16 100 3 842 547 815
ESD
M8 6,0 2,0 16 100 3 842 547 814
ESD
10 M5 10,5 5,0 20 100 3 842 547 813
ESD
M6 10,5 5,0 20 100 3 842 547 812
ESD
M8 10,5 5,0 20 100 3 842 547 811
ESD
Zubehör: Feder (S. 3-9)
Nutensteinprofil Nut h (mm) h (mm) l (mm) Nr.
1
h 1 Stahl; verzinkt 6 4,0 1,0 1000 3 842 542 694
h 8 6,0 2,0 1000 3 842 510 078
10 10,5 5,0 1000 3 842 528 744
Stahl; nichtrostend 6 4,0 1,0 1000 3 842 523 438
Zubehör: Feder (S. 3-9)
l

00110898
