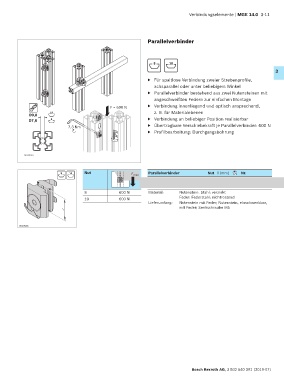

Page 115 - MGE 14.0

Verbindungselemente | MGE 14.0 3-11

Parallelverbinder

8 10
3
▶ Für spaltlose Verbindung zweier Strebenprofile,
achsparallel oder unter beliebigem Winkel
▶ Parallelverbinder bestehend aus zwei Nutensteinen mit
angeschweißten Federn zur einfachen Montage
F = 600 N ▶ Verbindung innenliegend und optisch ansprechend,
10 z. B. für Materialebenen
D9,8
D7,8 8 ▶ Verbindung an beliebiger Position realisierbar
7,3 Nm ▶ Übertragbare Verschiebekraft je Parallelverbinder: 600 N
▶ Profilbearbeitung: Durchgangsbohrung

00139146

8 10 Nut F max Parallelverbinder Nut l (mm) Nr.
8 16 10 3 842 542 737
10 20 10 3 842 542 736
8 600 N Material: Nutenstein: Stahl; verzinkt
10 600 N Feder: Federstahl; nichtrostend
Lieferumfang: Nutenstein mit Feder; Nutenstein, einschwenkbar,
l mit Feder; Senkschraube M5

00139156

Bosch Rexroth AG, 3 842 540 391 (2019-07)
