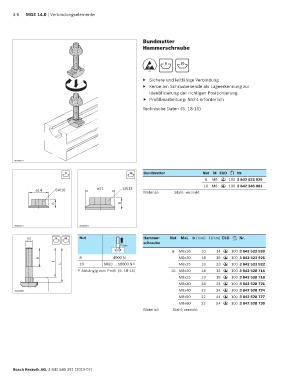

Page 110 - MGE 14.0

3-6 MGE 14.0 | Verbindungselemente

Bundmutter
Hammerschraube

8 10
ESD
▶ Sichere und leitfähige Verbindung
▶ Kerbe am Schraubenende als Lageerkennung zur
Identifizierung der richtigen Positionierung
f Profilbearbeitung: Nicht erforderlich

Technische Daten (S. 18-15)

00109373

8 10 Bundmutter Nut M ESD Nr.
8 M6 100 3 842 523 925
ESD
10 M8 ESD 100 3 842 345 081
ø14 SW10 ø21 SW13 Material: Stahl; verzinkt

6 8

00109377 00109379

M 8 10 Nut Hammer- Nut MxL b (mm) l (mm) ESD Nr.
schraube
F max
8 M6x16 10 14 100 3 842 523 920
ESD
b 8 4000 N M6x20 14 18 100 3 842 523 921
ESD
l
L 10 6000 … 18000 N 1) M6x25 18 23 100 3 842 523 922
ESD
1) Abhängig vom Profil (S. 18-15) 10 M8x20 14 14 100 3 842 528 715
ESD
M8x25 19 19 100 3 842 528 718
ESD
M8x30 24 24 100 3 842 528 721
ESD
M8x40 22 34 100 3 842 528 724
00109380
ESD
M8x50 22 44 100 3 842 528 727
ESD
M8x60 22 54 100 3 842 528 730
ESD
Material: Stahl; verzinkt

Bosch Rexroth AG, 3 842 540 391 (2019-07)
