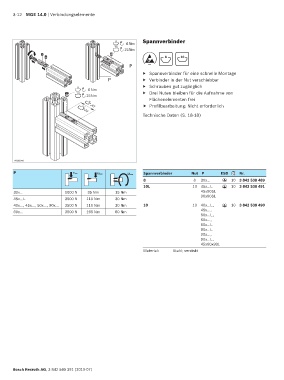

3-12 MGE 14.0 | Verbindungselemente
8 Spannverbinder
6Nm
10
15Nm
8 10
P ESD
▶ Spannverbinder für eine schnelle Montage
P ▶ Verbinder in der Nut verschiebbar
8 ▶ Schrauben gut zugänglich
6 Nm
10 ▶ Drei Nuten bleiben für die Aufnahme von
15Nm
Flächenelementen frei
8
f Profilbearbeitung: Nicht erforderlich
10 35
44
Technische Daten (S. 18-18)
00131950
P Fmax Mmax Mmax Spannverbinder Nut P ESD Nr.
8 8 30x… 10 3 842 538 489
ESD
10L 10 45x…L 10 3 842 538 491
ESD
30x… 1000 N 35 Nm 15 Nm 45x90SL
45x…L 3500 N 110 Nm 30 Nm 90x90SL
40x…, 45x…, 50x…, 90x… 3500 N 110 Nm 30 Nm 10 10 40x…L, 10 3 842 538 490
ESD
60x… 3500 N 195 Nm 60 Nm 45x…,
50x…L,
60x…,
60x…L
80x...L
90x…,
90x…L,
45x90x90L
Material: Stahl; verzinkt
