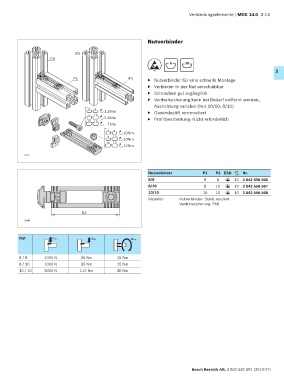

Verbindungselemente | MGE 14.0 3-13

Nutverbinder

P2
P2
8 10
3
ESD
P1 P1 ▶ Nutverbinder für eine schnelle Montage
▶ Verbinder in der Nut verschiebbar
▶ Schrauben gut zugänglich
▶ Verdrehsicherung kann bei Bedarf entfernt werden,
Ausrichtung variabel (Nut 10/10; 8/10)
8 8
2,5Nm ▶ Gewindestift vormontiert
8 10 2,5Nm
10 10 ▶ Profilbearbeitung: Nicht erforderlich
7Nm
8 8
10Nm
8 10 10 Nm
10 10
12 Nm
35411

Nutverbinder P1 P2 ESD Nr.
8/8 8 8 10 3 842 558 566
ESD
8/10 8 10 10 3 842 558 567
ESD
10/10 10 10 10 3 842 558 568
ESD
Material: Nutverbinder: Stahl; verzinkt
Verdrehsicherung: PA6
62
35854

Nut Fmax Mmax Mmax

8 / 8 1000 N 35 Nm 15 Nm
8 / 10 1000 N 35 Nm 15 Nm
10 / 10 3000 N 110 Nm 30 Nm

Bosch Rexroth AG, 3 842 540 391 (2019-07)
