Verbindungselemente | MGE 14.0 3-3

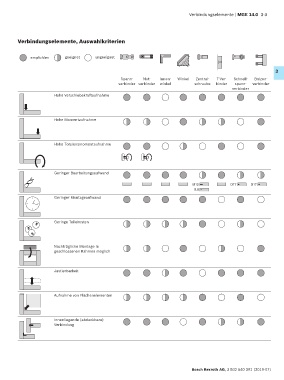

Verbindungselemente, Auswahlkriterien
empfohlen geeignet ungeeignet
3
Spann- Nut- Innen- Winkel Zentral- T-Ver- Schnell- Bolzen-
verbinder verbinder winkel schraube binder spann- verbinder
verbinder
Hohe Verschiebekraftaufnahme
Hohe Momentaufnahme
Hohe Torsionsmomentaufnahme
Geringer Bearbeitungsaufwand
M12 D17 D17
9,8
Geringer Montageaufwand
Geringe Teilekosten
5
5 5
Nachträgliche Montage in
geschlossenen Rahmen möglich
Justierbarkeit
Aufnahme von Flächenelementen
Innenliegende (abdeckbare)
Verbindung
