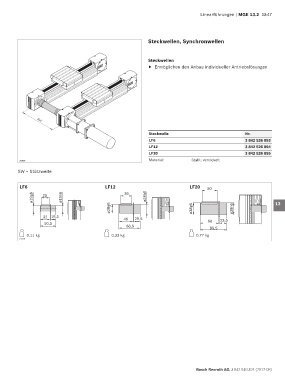

Linearführungen | MGE 13.2 13-47

Steckwellen, Synchronwellen 1

2
Steckwellen
f Ermöglichen den Anbau individueller Antriebslösungen
3

4

5

6

sw
7
Steckwelle Nr. 8
LF6 3 842 526 893
LF12 3 842 526 894
LF20 3 842 526 895 9
Material: Stahl; vernickelt
20805
10
SW = Stützweite
11

LF6 LF12 LF20 50 12
ø19g6 25 ø19h6 36 ø28h6 13

ø28g6 ø38g6 ø38h6

32 16,5 46 20,5 23,5 14
50,5 60
68,5 86,5 15
0,11 kg 0,33 kg 0,77 kg
19749
16

17

18

19

20

21
