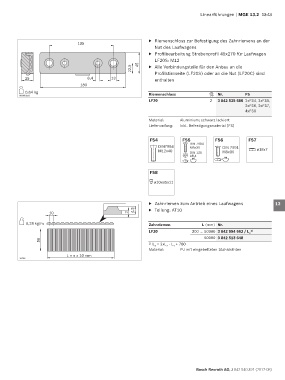

Page 381 - MGE 13.2

Linearführungen | MGE 13.2 13-43

f Riemenschloss zur Befestigung des Zahnriemens an der
135 1
Nut des Laufwagens
f Profilbearbeitung Strebenprofil 45x270 für Laufwagen 2
LF20S: M12
22,5 45 f Alle Verbindungsteile für den Anbau an die 3
Profilstirnseite (LF20S) oder an die Nut (LF20C) sind
25 8,4 13 enthalten
180 4
0,64 kg Riemenschloss Nr. FS
001099211 5
LF20 2 3 842 535 680 2xFS4, 2xFS5,
2xFS6, 2xFS7,
4xFS8 6

Material: Aluminium; schwarz lackiert
Lieferumfang: Inkl. Befestigungsmaterial (FS) 7

8
FS4 FS5 FS6 FS7
DIN 7984
DIN7984 M8x30 DIN 7991
M12x40 DIN 125 M8x30 ø18x7 9
A8,4
10 10
10
FS8
11
ø10xø5x11
12

f Zahnriemen zum Antrieb eines Laufwagens 13

10 2 4,5 f Teilung: AT10
14
0,28 kg/m Zahnriemen L (mm) Nr.
LF20 300 … 50000 3 842 994 662 / L 3 1) 15
50000 3 842 513 648
50
1) L = 2xL - L + 780 16
1
3
2
Material: PU mit eingebetteten Stahldrähten
L = n x 10 mm
19719 17
18

19

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
