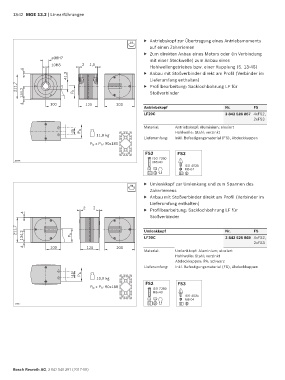

13-42 MGE 13.2 | Linearführungen

f Antriebskopf zur Übertragung eines Antriebsmoments
10
auf einen Zahnriemen
f Zum direkten Anbau eines Motors oder (in Verbindung
ø38H7 mit einer Steckwelle) zum Anbau eines
10H8 2 1,5 Hohlwellengetriebes bzw. einer Kupplung (S. 13-46)
4 Anbau mit Stoßverbinder direkt am Profil (Verbinder im
41,3 f Lieferumfang enthalten)
211,7 f Profilbearbeitung: Sacklochbohrung LF für
134,2 P h Stoßverbinder

4 100 125 200
Antriebskopf Nr. FS
LF20C 3 842 526 867 4xFS2,
2xFS3
Material: Antriebskopf: Aluminium; eloxiert
45 P b Hohlwelle: Stahl; verzinkt
11,0 kg
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen
P b x P h : 90x180
FS2 FS3
ISO 7380
19946
M8x40
ISO 4035
M8-04
f Umlenkkopf zur Umlenkung und zum Spannen des
10
Zahnriemens
f Anbau mit Stoßverbinder direkt am Profil (Verbinder im
Lieferumfang enthalten)
2 2 f Profilbearbeitung: Sacklochbohrung LF für
4
Stoßverbinder

211,7 Umlenkkopf Nr. FS
134,2 P h LF20C 3 842 526 869 4xFS2,

2xFS3
4 100 125 200
Material: Umlenkkopf: Aluminium; eloxiert
Hohlwelle: Stahl; verzinkt
Abdeckkappen: PA; schwarz
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen
45 P b
10,9 kg
FS2 FS3
P b x P h : 90x180 ISO 7380
M8x40
ISO 4035
M8-04
19947
