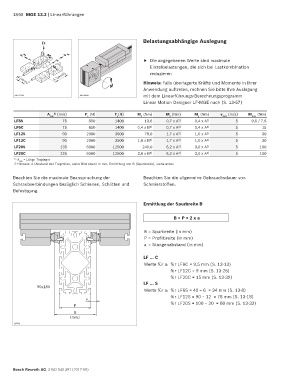

13-50 MGE 13.2 | Linearführungen

F z Belastungsabhängige Auslegung

Z
F y M z F x
Y X f Die angegebenen Werte sind maximale
M y M x Einzelbelastungen, die sich bei Lastkombination
A [mm] reduzieren
B [mm]
M Hinweis: Falls überlagerte Kräfte und Momente in Ihrer
Anwendung auftreten, rechnen Sie bitte Ihre Auslegung
mit dem Linearführungs-Berechnungsprogramm
00132284 00109867
Linear Motion Designer LF-MGE nach (S. 13-57)

A 1) (mm) F (N) F (N) M (Nm) M (Nm) M (Nm) v (m/s) M (Nm)
min z y x z y max max
LF6S 75 850 1400 13,6 0,7 x A 2) 0,4 x A 2) 5 9,5 / 7,6
LF6C 75 850 1400 0,4 x B 2) 0,7 x A 2) 0,4 x A 2) 5 15
LF12S 90 2000 3500 78,0 1,7 x A 2) 1,0 x A 2) 5 30
LF12C 90 2000 3500 1,0 x B 2) 1,7 x A 2) 1,0 x A 2) 5 30
LF20S 135 6000 12500 240,0 6,2 x A 2) 3,0 x A 2) 5 100
LF20C 135 6000 12500 3,0 x B 2) 6,2 x A 2) 3,0 x A 2) 5 100
1) A min = Länge Traglager
2) Hinweis: A (Abstand der Tragrollen, siehe Bild oben) in mm, Ermittlung von B (Spurbreite), siehe unten

Beachten Sie die maximale Beanspruchung der Beachten Sie die allgemeine Gebrauchsdauer von
Schraubverbindungen bezüglich Schienen, Schlitten und Schmierstoffen.
Befestigung.

Ermittlung der Spurbreite B

B = P + 2 x a

B = Spurbreite (in mm)
P = Profilbreite (in mm)
a = Stangenabstand (in mm)

LF … C
Werte für a: für LF6C = 9,5 mm (S. 13-13)
für LF12C = 9 mm (S. 13-25)
für LF20C = 15 mm (S. 13-39)
LF … S
90x180
Werte für a: für LF6S = 40 − 6 = 34 mm (S. 13-8)
a für LF12S = 90 − 12 = 78 mm (S. 13-18)
P für LF20S = 100 − 20 = 80 mm (S. 13-32)
B
(mm)
20791
