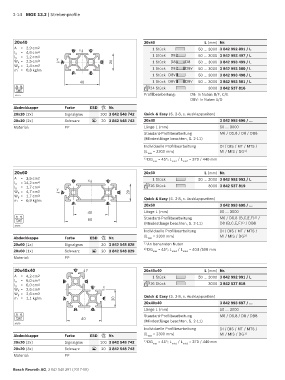

Page 26 - MGE 13.2

2-14 MGE 13.2 | Strebenprofile

20x40 20x40 L (mm) Nr.
A = 2,9 cm 2 B x C 1 Stück 50 … 3000 3 842 992 891 / L
l x = 4,6 cm 4
l y = 1,2 cm 4 y 1 Stück D8 50 … 3000 3 842 993 497 / L
W x = 2,5 cm 3 A D 20 1 Stück D8 D8 50 … 3000 3 842 993 499 / L
W y = 1,4 cm 3 1 Stück D8 D8V 50 … 3000 3 842 993 500 / L
m = 0,8 kg/m
F E 1 Stück D8V 50 … 3000 3 842 993 498 / L
40 1 Stück D8V D8V 50 … 3000 3 842 993 501 / L
6 6 24 Stück 3000 3 842 537 816
20
Profilbearbeitung: D8: In Nuten B/F, C/E
19174
D8V: In Nuten A/D
Abdeckkappe Farbe ESD Nr.
20x20 (2x) Signalgrau 100 3 842 548 742 Quick & Easy (S. 2-8, s. Ausklappseiten)
20x20 (2x) Schwarz 20 3 842 548 743 20x40 3 842 993 696 / …
ESD
Material: PP Länge L (mm) 50 … 3000
Standard-Profilbearbeitung M6 / D5,8 / D8 / DB8
(Mindestlänge beachten, S. 2-11)
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L max = 2300 mm) MI / MIS / DG 1)
1) DG = 45°; L / L = 370 / 440 mm
max min1 min2
20x60 20x60 L (mm) Nr.
A = 3,5 cm 2 B x C 1 Stück 50 … 3000 3 842 992 992 / L
l x = 14,2 cm 4 16 Stück 3000 3 842 537 819
l y = 1,7 cm 4 y
W x = 4,7 cm 3 A D 20
W y = 1,7 cm 3 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 0,9 kg/m
F E 20x60 3 842 993 698 / …
40 Länge L (mm) 50 … 3000
6 6 Standard-Profilbearbeitung M6 / D5,8 (B,C,E,F) /
1)
20 60
(Mindestlänge beachten, S. 2-11) D8 (B,C,E,F) / DB8
1)
19175
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe Farbe ESD Nr. (L max = 2300 mm) MI / MIS / DG 2)
20x60 (1x) Signalgrau 20 3 842 548 828 1) An benannten Nuten
20x60 (1x) Schwarz 20 3 842 548 829 2) DG max = 45°; L min1 / L min2 = 404 /508 mm
ESD
Material: PP

20x40x40 C y 20x40x40 L (mm) Nr.
A = 4,2 cm 2 1 Stück 50 … 3000 3 842 992 991 / L
l x = 6,0 cm 4 B D 16 Stück 3000 3 842 537 818
l y = 6,0 cm 4 E x
W x = 2,6 cm 3
W y = 2,6 cm 3 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 1,1 kg/m A F 20
20x40x40 3 842 993 697 / …
H G Länge L (mm) 50 … 3000
6 6 Standard-Profilbearbeitung M6 / D5,8 / D8 / DB8
20 40 (Mindestlänge beachten, S. 2-11)
19176
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe Farbe ESD Nr. (L max = 2300 mm) MI / MIS / DG 1)
20x20 (3x) Signalgrau 100 3 842 548 742 1) DG max = 45°; L min1 / L min2 = 370 / 440 mm
20x20 (3x) Schwarz 20 3 842 548 743
ESD
Material: PP

Bosch Rexroth AG, 3 842 540 391 (2017-08)
