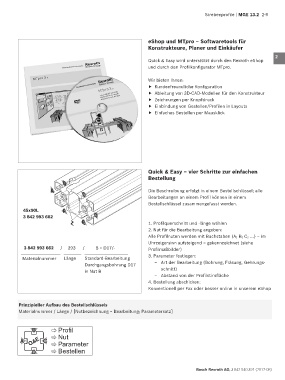

Page 21 - MGE 13.2

Strebenprofile | MGE 13.2 2-9

eShop und MTpro – Softwaretools für 1
Konstrukteure, Planer und Einkäufer
2
Quick & Easy wird unterstützt durch den Rexroth eShop
und durch den Profilkonfigurator MTpro.
3
Wir bieten Ihnen: 4
f Kundenfreundliche Konfiguration
f Ableitung von 3D-CAD-Modellen für den Konstrukteur 5
f Zeichnungen per Knopfdruck
f Einbindung von Gestellen/Profilen in Layouts
f Einfaches Bestellen per Mausklick 6
7

8

9

10
Quick & Easy – vier Schritte zur einfachen
Bestellung 11
B
A Die Beschreibung erfolgt in einem Bestellschlüssel; alle 12
C
Bearbeitungen an einem Profil können in einem
Bestellschlüssel zusammengefasst werden. 13
45x90L F
3 842 993 662 D 14
Z E 1. Profilquerschnitt und -länge wählen
2. Nut für die Bearbeitung angeben: 15
Alle Profilnuten werden mit Buchstaben (A; B; C; …) – im
Uhrzeigersinn aufsteigend – gekennzeichnet (siehe 16
3 842 993 662 / 393 / B = D17/- Profilmaßbilder)
3. Parameter festlegen:
Materialnummer Länge Standard-Bearbeitung 17
Durchgangsbohrung D17 – Art der Bearbeitung (Bohrung, Fräsung, Gehrungs-
in Nut B schnitt) 18
– Abstand von der Profilstirnfläche
4. Bestellung abschicken: 19
Konventionell per Fax oder besser online in unserem eShop

20
Prinzipieller Aufbau des Bestellschlüssels
Materialnummer / Länge / [Nutbezeichnung = Bearbeitung; Parametersatz] 21

B Profil

A Q&E C Nut
Parameter
D Bestellen

Bosch Rexroth AG, 3 842 540 391 (2017-08)
