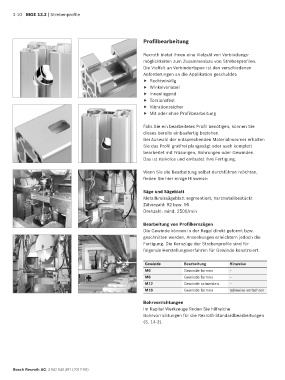

2-10 MGE 13.2 | Strebenprofile





                                                             Profilbearbeitung


                                                             Rexroth bietet Ihnen eine Vielzahl von Verbindungs-
                                                             möglichkeiten zum Zusammenbau von Strebenprofilen.
                                                             Die Vielfalt an Verbindertypen ist den verschiedenen
                                                             Anforderungen an die Applikation geschuldet:
                                                             f   Rechtwinklig
                                                             f   Winkelvariabel
                                                             f   Innenliegend
                                                             f   Torsionsfest
                                                             f   Vibrationssicher
                                                             f   Mit oder ohne Profilbearbeitung

                                                             Falls Sie ein bearbeitetes Profil benötigen, können Sie
                                                             dieses bereits einbaufertig beziehen.
                                                             Bei Auswahl der entsprechenden Materialnummer erhalten
                                                             Sie das Profil gratfrei plangesägt oder auch komplett
                                                             bearbeitet mit Fräsungen, Bohrungen oder Gewinden.
                                                             Das ist risikolos und entlastet Ihre Fertigung.

                                                             Wenn Sie die Bearbeitung selbst durchführen möchten,
                                                             finden Sie hier einige Hinweise:

                                                             Säge und Sägeblatt
                                                             Metallkreissägeblatt segmentiert, hartmetallbestückt
                                                             Zähnezahl: 92 bzw. 96
                                                             Drehzahl: mind. 2500/min


                                                             Bearbeitung von Profilkernzügen
                                                             Die Gewinde können in der Regel direkt geformt bzw.
                                                             geschnitten werden, Ansenkungen erleichtern jedoch die
                                                             Fertigung. Die Kernzüge der Strebenprofile sind für
                                                             folgende Herstellungsverfahren für Gewinde konstruiert.


                                                              Gewinde         Bearbeitung        Hinweise
                                                              M6              Gewinde formen     –
                                                              M8              Gewinde formen     –
                                                              M12             Gewinde schneiden  –
                                                              M16             Gewinde formen     teilweise vorbohren

                                                             Bohrvorrichtungen
                                                             Im Kapitel Werkzeuge finden Sie hilfreiche
                                                             Bohrvorrichtungen für die Rexroth-Standardbearbeitungen
                                                             (S. 14-2).











      Bosch Rexroth AG, 3 842 540 391 (2017-08)
