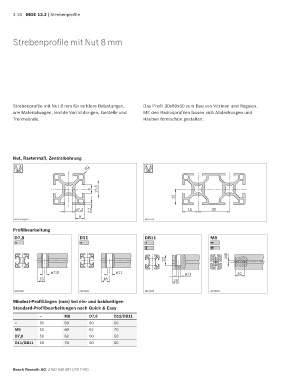

Page 28 - MGE 13.2

2-16 MGE 13.2 | Strebenprofile

Strebenprofile mit Nut 8 mm

Strebenprofile mit Nut 8 mm für mittlere Belastungen, Das Profil 30x60x60 zum Bau von Vitrinen und Regalen.
wie Materialwagen, leichte Vorrichtungen, Gestelle und Mit den Radiusprofilen lassen sich Abdeckungen und
Trennwände. Hauben formschön gestalten.

Nut, Rastermaß, Zentralbohrung

8 8 R2 8 8
30 30

8 16,5
15

ø7,3 2,2 15 30
9
00110719_NEU 00110720
Profilbearbeitung
D7,8 D11 DB11 M8

M8
22

ø7,8 ø11 ø11 40
15 18 18

00133840 00133841 00133839 00110836
Mindest-Profillängen (mm) bei ein- und beidseitigen
Standard-Profilbearbeitungen nach Quick & Easy
– M8 D7,8 D11/DB11
– 50 50 50 50
M8 50 80 62 70
D7,8 50 62 60 50
D11/DB11 50 70 50 60

Bosch Rexroth AG, 3 842 540 391 (2017-08)
