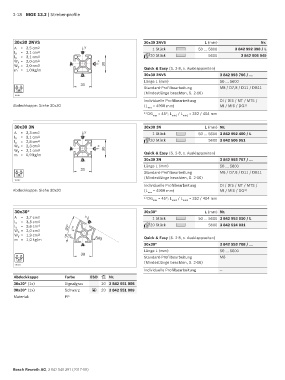

2-18 MGE 13.2 | Strebenprofile

30x30 2NVS 30x30 2NVS L (mm) Nr.
A = 3,5 cm 2 y 1 Stück 50 … 5600 3 842 992 398 / L
l x = 3,1 cm 4 B
l y = 3,1 cm 4 20 Stück 5600 3 842 506 949
W x = 2,0 cm 3 x
W y = 2,0 cm 3 A C 30 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 1,0 kg/m
D 30x30 2NVS 3 842 993 706 / …
Länge L (mm) 50 … 5600
30
8 8 Standard-Profilbearbeitung M8 / D7,8 / D11 / DB11
30
(Mindestlänge beachten, S. 2-16)
19181
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 30x30 (L max = 4900 mm) MI / MIS / DG 1)
1) DG = 45°; L / L = 352 / 404 mm
max min1 min2
30x30 3N 30x30 3N L (mm) Nr.
A = 3,3 cm 2 y 1 Stück 50 … 5600 3 842 992 400 / L
l x = 3,1 cm 4 B
l y = 2,8 cm 4 20 Stück 5600 3 842 506 951
W x = 2,3 cm 3 x
W y = 2,1 cm 3 A C 30
m = 0,9 kg/m Quick & Easy (S. 2-8, s. Ausklappseiten)
D 30x30 3N 3 842 993 707 / …
Länge L (mm) 50 … 5600
30
8 8 Standard-Profilbearbeitung M8 / D7,8 / D11 / DB11
30
(Mindestlänge beachten, S. 2-16)
19182
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 30x30 (L max = 4900 mm) MI / MIS / DG 1)
1) DG max = 45°; L min1 / L min2 = 352 / 404 mm

30x30 30x30° L (mm) Nr.
A = 3,7 cm 2 x 1 Stück 50 … 5600 3 842 993 010 / L
l x = 3,5 cm 4 B
l y = 3,6 cm 4 30° y 20 Stück 5600 3 842 524 031
W x = 2,0 cm 3
W y = 1,9 cm 3 R75
m = 1,0 kg/m R45 Quick & Easy (S. 2-8, s. Ausklappseiten)
A 30x30° 3 842 993 708 / …
Länge L (mm) 50 … 5600
30
8 8 Standard-Profilbearbeitung M8
30
(Mindestlänge beachten, S. 2-16)
19183
Individuelle Profilbearbeitung —
Abdeckkappe Farbe ESD Nr.
30x30° (1x) Signalgrau 20 3 842 551 008
30x30° (1x) Schwarz 20 3 842 551 009
ESD
Material: PP

Bosch Rexroth AG, 3 842 540 391 (2017-08)
