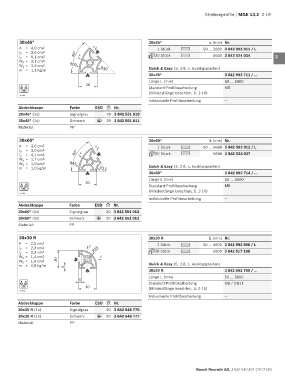

Page 31 - MGE 13.2

Strebenprofile | MGE 13.2 2-19

30x45 30x45° L (mm) Nr. 1
x
A = 4,0 cm 2 1 Stück 50 … 5600 3 842 993 011 / L
l x = 3,6 cm 4 45° y B
l y = 5,1 cm 4 20 Stück 5600 3 842 524 034 2
W x = 2,1 cm 3
W y = 2,3 cm 3 R60 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 1,1 kg/m R30 3
A 30x45° 3 842 993 711 / …
Länge L (mm) 50 … 5600
30 4
8 8 Standard-Profilbearbeitung M8
30
(Mindestlänge beachten, S. 2-16)
19184 5
Individuelle Profilbearbeitung —
Abdeckkappe Farbe ESD Nr. 6
30x45° (1x) Signalgrau 20 3 842 551 010
30x45° (1x) Schwarz 20 3 842 551 011
ESD 7
Material: PP
8
30x60 30x60° L (mm) Nr.
A = 3,6 cm 2 x 1 Stück 50 … 5600 3 842 993 012 / L
l x = 3,0 cm 4 60° y 9
l y = 4,1 cm 4 B 20 Stück 5600 3 842 524 037
W x = 1,7 cm 3
W y = 1,9 cm 3 R45 10
m = 1,0 kg/m R15 Quick & Easy (S. 2-8, s. Ausklappseiten)
A 30x60° 3 842 993 714 / …
Länge L (mm) 50 … 5600 11
30
8 8 Standard-Profilbearbeitung M8
30
(Mindestlänge beachten, S. 2-16) 12
19185
Individuelle Profilbearbeitung —
Abdeckkappe Farbe ESD Nr. 13
30x60° (1x) Signalgrau 20 3 842 551 012
30x60° (1x) Schwarz 20 3 842 551 013 14
ESD
Material: PP
15
30x30 R 30x30 R L (mm) Nr.
A = 2,9 cm 2 1 Stück 50 … 5600 3 842 992 896 / L 16
l x = 2,3 cm 4 y R25
l y = 2,3 cm 4 20 Stück 5600 3 842 517 198
W x = 1,4 cm 3 A x 17
W y = 1,4 cm 3 30
m = 0,8 kg/m 5 Quick & Easy (S. 2-8, s. Ausklappseiten)
B 30x30 R 3 842 993 709 / … 18
Länge L (mm) 50 … 5600
5
8 8 Standard-Profilbearbeitung M8 / DB11 19
30 30
19186 (Mindestlänge beachten, S. 2-15)
Individuelle Profilbearbeitung — 20
Abdeckkappe Farbe ESD Nr.
30x30 R (1x) Signalgrau 20 3 842 548 776 21
30x30 R (1x) Schwarz 20 3 842 548 777
ESD
Material: PP

Bosch Rexroth AG, 3 842 540 391 (2017-08)
