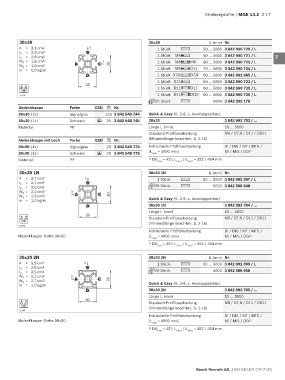

Page 29 - MGE 13.2

Strebenprofile | MGE 13.2 2-17

30x30 30x30 L (mm) Nr. 1
A = 3,1 cm 2 y 1 Stück 50 … 5600 3 842 990 720 / L
l x = 2,8 cm 4 B
l y = 2,8 cm 4 1 Stück M8 50 … 5600 3 842 990 721 / L 2
W x = 1,8 cm 3 x 1 Stück M8 M8 80 … 5600 3 842 990 723 / L
W y = 1,8 cm 3 A C 30 1 Stück 70 … 5600 3 842 990 724 / L
m = 0,9 kg/m M8 D11 3
D 1 Stück D7,8 D7,8 60 … 5600 3 842 992 965 / L
1 Stück D11 50 … 5600 3 842 990 722 / L
30 4
8 8 1 Stück D11 D11 60 … 5600 3 842 990 725 / L
30
1 Stück D11 D11V 60 … 5600 3 842 990 726 / L
19178 5
20 Stück 5600 3 842 509 178
Abdeckkappe Farbe ESD Nr. 6
30x30 (1x) Signalgrau 100 3 842 548 744 Quick & Easy (S. 2-8, s. Ausklappseiten)
30x30 (1x) Schwarz 20 3 842 548 745 30x30 3 842 993 703 / …
ESD 7
Material: PP Länge L (mm) 50 … 5600
Standard-Profilbearbeitung M8 / D7,8 / D11 / DB11
Abdeckkappe mit Loch Farbe ESD Nr. (Mindestlänge beachten, S. 2-16) 8
30x30 (1x) Signalgrau 20 3 842 548 774 Individuelle Profilbearbeitung DI / DIS / MT / MTS /
30x30 (1x) Schwarz 20 3 842 548 775 (L max = 4900 mm) MI / MIS / DG 1) 9
ESD
Material: PP 1) DG max = 45°; L min1 / L min2 = 352 / 404 mm
10
30x30 1N 30x30 1N L (mm) Nr.
A = 3,7 cm 2 x 1 Stück 50 … 5600 3 842 992 397 / L 11
l x = 3,1 cm 4 B 20 Stück 5600 3 842 506 948
l y = 3,5 cm 4
W x = 2,0 cm 3 y A C 12
W y = 2,3 cm 3 30 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 1,0 kg/m
D 30x30 1N 3 842 993 704 / … 13
Länge L (mm) 50 … 5600
30
8 8 Standard-Profilbearbeitung M8 / D7,8 / D11 / DB11 14
30
(Mindestlänge beachten, S. 2-16)
19179
Individuelle Profilbearbeitung DI / DIS / MT / MTS / 15
Abdeckkappe: Siehe 30x30 (L max = 4900 mm) MI / MIS / DG 1)
1) DG max = 45°; L min1 / L min2 = 352 / 404 mm 16

30x30 2N 30x30 2N L (mm) Nr. 17
A = 3,5 cm 2 x 1 Stück 50 … 5600 3 842 992 399 / L
l x = 2,8 cm 4 B
l y = 3,5 cm 4 20 Stück 5600 3 842 506 950 18
W x = 2,1 cm 3 y
W y = 2,7 cm 3 A C 30
m = 1,0 kg/m Quick & Easy (S. 2-8, s. Ausklappseiten) 19
D 30x30 2N 3 842 993 705 / …
Länge L (mm) 50 … 5600 20
30
8 8 Standard-Profilbearbeitung M8 / D7,8 / D11 / DB11
30
(Mindestlänge beachten, S. 2-16)
19180 21
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 30x30 (L max = 4900 mm) MI / MIS / DG 1)
1) DG = 45°; L / L = 352 / 404 mm
max min1 min2

Bosch Rexroth AG, 3 842 540 391 (2017-08)
