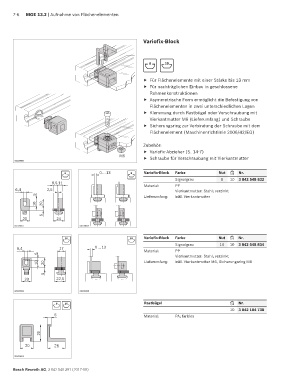

Page 212 - MGE 13.2

7-6 MGE 13.2 | Aufnahme von Flächenelementen

Variofix-Block

8 10

f Für Flächenelemente mit einer Stärke bis 13 mm
f Für nachträglichen Einbau in geschlossene
Rahmenkonstruktionen
f Asymmetrische Form ermöglicht die Befestigung von
Flächenelementen in zwei unterschiedlichen Lagen
f Klemmung durch Rastbügel oder Verschraubung mit
Vierkantmutter M6 (Lieferumfang) und Schraube
f Sicherungsring zur Verbindung der Schraube mit dem
Flächenelement (Maschinenrichtlinie 2006/42/EG)

Zubehör:
f Variofix-Abzieher (S. 14-7)
M6 f Schraube für Verschraubung mit Vierkantmutter
00109696

8 0 ... 13 8 Variofix-Block Farbe Nut Nr.
Signalgrau 8 10 3 842 548 832
9,5 11
Material: PP
6,4 2,5 Vierkantmutter: Stahl; verzinkt
5
Lieferumfang: Inkl. Vierkantmutter
10 20

5
20 24
00109691 00109694

10 10 Variofix-Block Farbe Nut Nr.
Signalgrau 10 10 3 842 548 834
6,4 17 0 ... 13
Material: PP
5
Vierkantmutter: Stahl; verzinkt
10 20 Lieferumfang: Inkl. Vierkantmutter M6, Sicherungsring M6

5
20 22,5

00109692 00109695

8 10 Rastbügel Nr.
10 3 842 184 738
5 Material: PA; farblos

25

20 25

00109693

Bosch Rexroth AG, 3 842 540 391 (2017-08)
