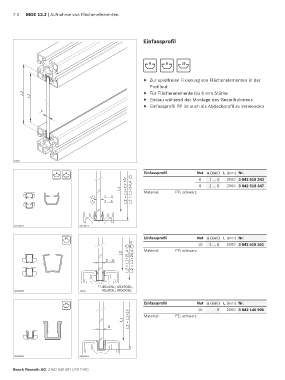

7-2 MGE 13.2 | Aufnahme von Flächenelementen

Einfassprofil

6 8 10

f Zur spielfreien Fixierung von Flächenelementen in der
Profilnut
L2 L1 f Für Flächenelemente bis 6 mm Stärke
f Einbau während der Montage des Gestellrahmens
f Einfassprofil PP ist auch als Abdeckprofil zu verwenden
s

19117

6 8 Einfassprofil Nut s (mm) L (mm) Nr.
8
6 6 1 … 4 2000 3 842 518 343
L1 Material: PP; schwarz 8 2 … 6 2000 3 842 518 347
6 1 ... 4 L2 = L1+7,7 L2 = L1+14,4
2 ... 6
8

00109674 00109673

10 Einfassprofil Nut s (mm) L (mm) Nr.
10 10L 10 2 … 6 2000 3 842 518 351
L2 = L1+21,4
L1 Material: PP; schwarz
2 ... 6 L2 = L1+24,4 1)

1) 45x45L; 45x90SL;
00109675 19118 45x90L; 90x90SL

10 Einfassprofil Nut s (mm) L (mm) Nr.
10 6 2000 3 842 146 906
L2 = L1+17 Material: PE; schwarz
L1
6

00125962 00125961
