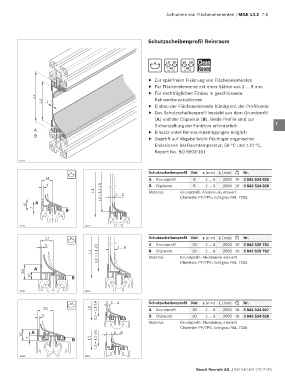

Page 211 - MGE 13.2

Aufnahme von Flächenelementen | MGE 13.2 7-5

Schutzscheibenprofil Reinraum 1

2
8 10 10 10 10
40 45 3

f Zur spielfreien Fixierung von Flächenelementen 4
f Für Flächenelemente mit einer Stärke von 2 … 8 mm
f Für nachträglichen Einbau in geschlossene
L1 5
L2 s Rahmenkonstruktionen
f Einbau der Flächenelemente bündig mit der Profilkante
f Das Schutzscheibenprofil besteht aus dem Grundprofil 6
(A) und der Clipleiste (B). Beide Profile sind zur
Sicherstellung der Funktion erforderlich. 7
A f Einsatz unter Reinraumbedingungen möglich
B 8
f Geprüft auf Abgabe leicht flüchtiger organischer
Emissionen bei Raumtemperatur, 50 °C und 120 °C,
Report No. BO 9903-161 9

19121
10
8 Schutz scheibenprofil Nut s (mm) L (mm) Nr.
14 A Grundprofil 8 2 … 6 2000 10 3 842 524 025 11
2 B Clipleiste 8 2 … 6 2000 10 3 842 524 026
L1 L2 = L1-16 2 ... 6 Material: Grundprofil: Aluminium; eloxiert 12

A Clipleiste: PP/TPE; lichtgrau RAL 7035 13
15
7
B
14

19123 19129
15
17 10 Schutz scheibenprofil Nut s (mm) L (mm) Nr.
2 2 ... 8 A Grundprofil 10 2 … 8 2000 10 3 842 529 761 16
L2 = L1-22 Material: Grundprofil: Aluminium; eloxiert 17
L1 B Clipleiste 10 2 … 8 2000 10 3 842 529 762

A Clipleiste: PP/TPE; lichtgrau RAL 7035
20 18
10 B
19

19131 19128
20
10 2 ... 4 Schutz scheibenprofil Nut s (mm) L (mm) Nr.
20 L1 L2 = L1-16 A Grundprofil 10 2 … 8 2000 10 3 842 524 027 21
2 B Clipleiste 10 2 … 8 2000 10 3 842 524 028
Material: Grundprofil: Aluminium; eloxiert
Clipleiste: PP/TPE; lichtgrau RAL 7035
A 5 ... 8
15
7 L1
B L2 = L1-16

19130 19127

Bosch Rexroth AG, 3 842 540 391 (2017-08)
