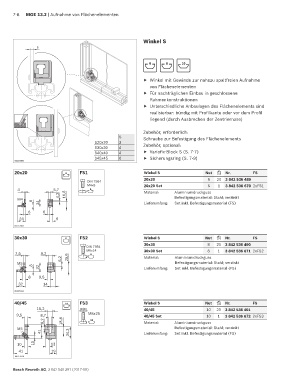

Page 214 - MGE 13.2

7-8 MGE 13.2 | Aufnahme von Flächenelementen

Winkel S
s

6 8 10

f Winkel mit Gewinde zur nahezu spaltfreien Aufnahme
von Flächenelementen
f Für nachträglichen Einbau in geschlossene
Rahmenkonstruktionen
f Unterschiedliche Anbaulagen des Flächenelements sind
realisierbar: bündig mit Profilkante oder vor dem Profil
liegend (durch Ausbrechen der Zentriernase)

Zubehör, erforderlich:
S Schraube zur Befestigung des Flächenelements
S20x20 3
S30x30 4 Zubehör, optional:
S40x40 4 f Variofix-Block S (S. 7-7)
S45x45 6 f Sicherungsring (S. 7-9)
00117800
20x20 6 FS1 Winkel S Nut Nr. FS
20x20 6 20 3 842 536 489
DIN 7984
M4x8 20x20 Set 6 1 3 842 536 670 2xFS1
4 5,7 6 Material: Aluminiumdruckguss
4,2 16,8 Befestigungsmaterial: Stahl; verzinkt
M4
6
24 Lieferumfang: Set inkl. Befestigungsmaterial (FS)
6 6
24 9

00117804
30x30 8 FS2 Winkel S Nut Nr. FS
30x30 8 20 3 842 536 490
DIN 7984
M6x14 30x30 Set 8 1 3 842 536 671 2xFS2
7,5 8,2 8
6,2 25,6 Material: Aluminiumdruckguss
M5 Befestigungsmaterial: Stahl; verzinkt
8
32 Lieferumfang: Set inkl. Befestigungsmaterial (FS)
8 9,5
32 14

00117812
40/45 10 FS3 Winkel S Nut Nr. FS
15,2 40/45 10 20 3 842 536 491
9,5 8,7 M8x25 40/45 Set 10 1 3 842 536 672 2xFS3
8,2 18,8 10 Material: Aluminiumdruckguss
M5 Befestigungsmaterial: Stahl; verzinkt
41 34,3 Lieferumfang: Set inkl. Befestigungsmaterial (FS)

10 10 13
41 19
00117820

Bosch Rexroth AG, 3 842 540 391 (2017-08)
