Aufnahme von Flächenelementen | MGE 13.2 7-9

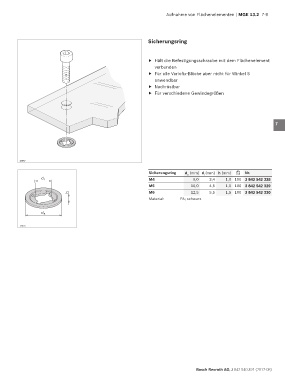

Sicherungsring 1

2
f Hält die Befestigungsschraube mit dem Flächenelement
verbunden 3
f Für alle Variofix-Blöcke aber nicht für Winkel S
anwendbar
f Nachrüstbar 4
f Für verschiedene Gewindegrößen
5

6

7

8

9

19879
10
Sicherungsring d (mm) d (mm) h (mm) Nr.
i
a
d i M4 9,0 3,4 1,0 100 3 842 542 328 11
M5 10,0 4,5 1,0 100 3 842 542 329
h M6 12,5 5,5 1,5 100 3 842 542 330 12
Material: PA; schwarz
13

d a
14

19878
15

16

17

18

19

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
