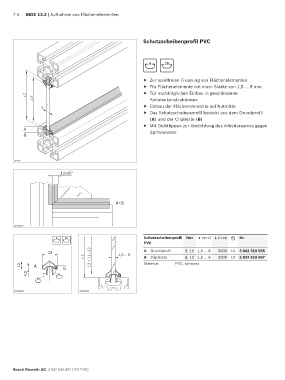

Page 210 - MGE 13.2

7-4 MGE 13.2 | Aufnahme von Flächenelementen

Schutzscheibenprofil PVC

8 10

f Zur spielfreien Fixierung von Flächenelementen
f Für Flächenelemente mit einer Stärke von 1,5 … 8 mm
L1 L2 f Für nachträglichen Einbau in geschlossene
Rahmenkonstruktionen
s f Einbau der Flächenelemente auf Nutmitte
f Das Schutzscheibenprofil besteht aus dem Grundprofil
(A) und der Clipleiste (B)
f Mit Dichtlippen zur Abdichtung des Arbeitsraumes gegen
A Spritzwasser
B

19120

12x45°

A+B

00109682
Schutzscheibenprofil Nut s (mm) L (mm) Nr.
8 10
PVC
23 1,5 ... 8 A Grundprofil 8, 10 1,5 … 8 2000 10 3 842 519 565
L1 L2 = L1–12 B Clipleiste 8, 10 1,5 … 8 2000 10 3 842 519 567

12 A Material: PVC; schwarz
B
4,9 8
10

00109680 00109681

Bosch Rexroth AG, 3 842 540 391 (2017-08)
