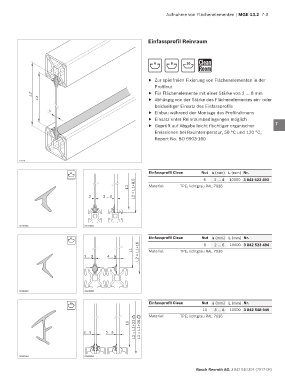

Page 209 - MGE 13.2

Aufnahme von Flächenelementen | MGE 13.2 7-3

Einfassprofil Reinraum 1

2
6 8 10
3
f Zur spielfreien Fixierung von Flächenelementen in der
Profilnut 4
L2 f Für Flächenelemente mit einer Stärke von 2 … 8 mm
L1 f Abhängig von der Stärke des Flächenelementes ein- oder 5
beidseitiger Einsatz des Einfassprofils
s 6
f Einbau während der Montage des Profilrahmens
f Einsatz unter Reinraumbedingungen möglich
f Geprüft auf Abgabe leicht flüchtiger organischer 7
Emissionen bei Raumtemperatur, 50 °C und 120 °C,
Report No. BO 9903-160 8

9

19119
10
6 Einfassprofil Clean Nut s (mm) L (mm) Nr. 11
6
10000 3 842 523 493
2 … 4
L2 = L1+8,5 12
L1 Material: TPE; lichtgrau RAL 7035
2 3 ... 4
13

14

00109685 00109686
15
8 Einfassprofil Clean Nut s (mm) L (mm) Nr. 16
10000 3 842 523 494
L2 = L1+16
2 … 6
8
L1 Material: TPE; lichtgrau RAL 7035
2 ... 3 4 ... 6 17
18

19

00109687 00109688
20
10 Einfassprofil Clean Nut s (mm) L (mm) Nr.
10 3 … 8 10000 3 842 548 949 21
10 10L Material: TPE; lichtgrau RAL 7035
L2 = L1+22 L2 = L1+26
L1
3 ... 5 5 ... 8

00125964 00125963

Bosch Rexroth AG, 3 842 540 391 (2017-08)
