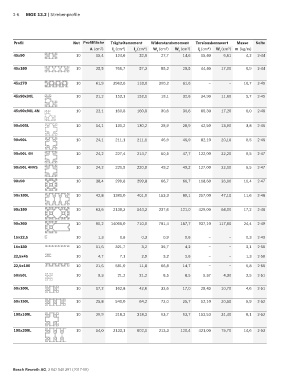

2-6 MGE 13.2 | Strebenprofile
Profil Nut Profilfläche Trägheitsmoment Widerstandsmoment Torsionskennwert Masse Seite
A (cm ) I (cm ) I (cm ) W (cm ) W (cm ) l (cm ) W (cm ) m (kg/m)
4
3
4
4
3
2
3
x
t
y
y
t
x
45x90 10 15,4 124,6 32,8 27,7 14,6 15,40 6,61 4,2 2-44
45x180 10 25,5 766,7 57,3 85,2 25,5 44,40 17,00 6,9 2-44
45x270 10 61,9 3962,0 118,0 300,2 61,6 – – 16,7 2-45
45x90x90L 10 21,2 152,1 152,1 19,1 32,6 34,90 11,60 5,7 2-45
45x90x90L 4N 10 22,1 160,8 160,8 30,6 30,6 65,30 17,20 6,0 2-46
90x90SL 10 14,1 130,2 130,2 28,9 28,9 42,50 13,90 3,8 2-46
90x90L 10 24,1 211,1 211,1 46,9 46,9 82,10 20,10 6,5 2-46
90x90L 4N 10 24,2 227,4 214,7 50,5 47,7 122,00 22,20 6,5 2-47
90x90L 4NVS 10 24,2 220,9 220,9 49,2 49,2 127,00 22,00 6,5 2-47
90x90 10 38,4 299,8 299,8 66,7 66,7 118,60 26,00 10,4 2-47
90x180L 10 42,8 1380,0 401,0 153,3 89,1 257,00 47,10 11,6 2-48
90x180 10 63,6 2138,3 544,3 237,6 121,0 429,00 64,00 17,2 2-48
90x360 10 90,2 14065,0 710,0 781,4 157,7 937,10 117,60 24,4 2-49
15x22,5 10 1,3 0,8 0,3 0,9 0,6 – – 0,3 2-49
15x180 10 11,6 321,7 3,2 35,7 4,2 – – 3,1 2-50
22,5x45 10 4,7 7,1 2,9 3,2 2,6 – – 1,3 2-50
22,5x180 10 21,6 581,0 11,8 66,8 14,7 – – 5,8 2-50
50x50L 10 9,3 21,2 21,2 8,5 8,5 5,37 4,30 2,5 2-51
50x100L 10 17,2 162,8 42,6 32,6 17,0 29,43 10,70 4,6 2-51
50x150L 10 25,8 540,0 64,2 72,0 25,7 52,10 20,50 6,9 2-52
100x100L 10 29,9 318,3 318,3 63,7 63,7 153,53 31,40 8,1 2-52
100x200L 10 54,0 2133,1 602,1 213,3 120,4 421,00 75,70 14,6 2-53
Bosch Rexroth AG, 3 842 540 391 (2017-08)
