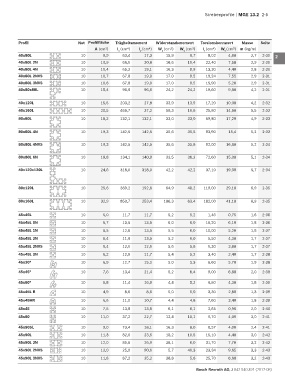

Strebenprofile | MGE 13.2 2-5

Profil Nut Profilfläche Trägheitsmoment Widerstandsmoment Torsionskennwert Masse Seite 1
A (cm ) I (cm ) I (cm ) W (cm ) W (cm ) l (cm ) W (cm ) m (kg/m)
3
3
4
4
3
2
4
x
y
x
t
t
y
40x80L 10 9,9 63,4 17,3 15,9 8,7 8,02 4,80 2,7 2-30 2
40x80L 2N 10 10,9 66,6 20,8 16,6 10,4 22,40 7,58 2,9 2-30
40x80L 4N 10 10,4 65,2 19,1 16,3 9,9 13,30 4,40 2,8 2-30 3
40x80L 2NVS 10 10,7 67,8 19,0 17,0 9,5 19,24 7,55 2,9 2-31
40x80L 3NVS 10 10,6 67,8 19,0 17,0 9,5 15,90 5,20 2,9 2-31 4
40x80x80L 10 15,4 96,6 96,6 24,2 24,2 19,60 9,80 4,2 2-31
5
40x120L 10 15,5 203,2 27,8 33,9 13,9 17,20 10,00 4,2 2-32
40x160L 10 20,5 466,7 37,2 58,3 18,6 25,80 14,60 5,5 2-32 6
80x80L 10 18,2 132,1 132,1 33,0 33,0 59,80 17,20 4,9 2-33
7
80x80L 4N 10 19,3 142,5 142,5 35,6 35,6 83,90 15,4 5,2 2-33
8
80x80L 4NVS 10 19,3 142,5 142,5 35,6 35,6 92,00 16,80 5,2 2-34
9
80x80L 6N 10 18,8 134,1 140,9 33,5 36,2 72,60 15,00 5,1 2-34
10
40x120x120L 10 24,6 318,0 318,0 42,2 42,2 37,10 19,00 6,7 2-34
11

80x120L 10 25,6 389,2 192,8 64,9 48,2 119,00 29,10 6,9 2-35
12

80x160L 10 32,9 850,7 253,4 106,3 63,4 182,00 41,10 8,9 2-35
13
45x45L 10 6,0 11,7 11,7 5,2 5,2 1,46 0,75 1,6 2-36 14
45x45L 0N 10 6,7 13,5 13,5 6,0 6,0 16,20 6,10 1,8 2-36
45x45L 1N 10 6,5 12,6 13,5 5,5 6,0 10,00 5,20 1,8 2-37 15

45x45L 2N 10 6,4 11,6 13,5 5,2 6,0 5,50 4,30 1,7 2-37
16
45x45L 2NVS 10 6,4 12,6 12,6 5,6 5,6 6,30 3,80 1,7 2-37
45x45L 3N 10 6,2 12,6 11,7 5,4 5,2 3,40 2,40 1,7 2-38
17
45x30° 10 6,9 12,7 15,2 5,0 5,3 6,60 5,70 1,9 2-38
45x45° 10 7,6 13,4 21,4 5,2 6,4 9,00 6,80 2,0 2-38 18

45x60° 10 6,8 11,4 16,9 4,4 5,2 6,80 4,30 1,8 2-39 19
45x45L R 10 4,9 8,6 8,6 5,0 5,0 3,30 2,80 1,3 2-39
20
45x45HR 10 6,6 11,0 10,7 4,4 4,8 7,60 3,40 1,8 2-39
45x45 10 7,5 13,8 13,8 6,1 6,1 2,65 0,96 2,0 2-40 21
45x60 10 11,0 37,2 22,7 12,4 10,1 6,70 4,09 3,0 2-41

45x90SL 10 9,0 73,4 18,1 16,3 8,0 8,57 4,00 2,4 2-41
45x90L 10 11,3 82,0 23,6 18,2 10,5 15,10 4,40 3,0 2-42
45x90L 2N 10 12,0 85,6 26,9 38,1 6,0 31,70 7,70 3,2 2-42
45x90L 2NVS 10 12,0 25,9 90,6 5,7 40,3 23,34 9,65 3,3 2-43
45x90L 3NVS 10 11,8 87,2 25,2 38,8 5,6 25,70 6,60 3,2 2-43
