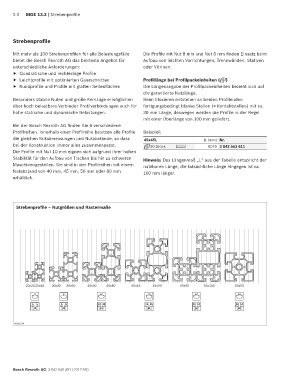

2-2 MGE 13.2 | Strebenprofile

Strebenprofile

Mit mehr als 100 Strebenprofilen für alle Belastungsfälle Die Profile mit Nut 8 mm und Nut 6 mm finden Einsatz beim
bietet die Bosch Rexroth AG das breiteste Angebot für Aufbau von leichten Vorrichtungen, Trennwänden, Stativen
unterschiedliche Anforderungen: oder Vitrinen.
f Quadratische und rechteckige Profile
f Leichtprofile mit optimierten Quer schnitten Profillänge bei Profilpackeinheiten ( )
f Rundprofile und Profile mit glatten Seitenflächen Die Längenangabe der Profilpackeinheiten bezieht sich auf
die garantierte Nutzlänge.
Besonders stabile Nuten und große Kernzüge ermöglichen Beim Eloxieren entstehen an beiden Profilenden
über hoch belastbare Verbinder Profilverbindungen auch für fertigungsbedingt blanke Stellen (= Kontaktstellen) mit ca.
hohe statische und dynamische Belastungen. 30 mm Länge, deswegen werden die Profile in der Regel
mit einer Überlänge von 100 mm geliefert.
Bei der Bosch Rexroth AG finden Sie 6 verschiedene
Profilreihen. Innerhalb einer Profilreihe besitzen alle Profile Beispiel:
die gleichen Nutabmessungen und Nutabstände, so dass 45x45L L (mm) Nr.
bei der Konstruktion immer alles zusammenpasst. 20 Stück 6070 3 842 553 611
Die Profile mit Nut 10 mm eignen sich aufgrund ihrer hohen
Stabilität für den Aufbau von Tischen bis hin zu schweren Hinweis: Das Längenmaß „L“ aus der Tabelle entspricht der
Maschinengestellen. Sie sind in vier Profilreihen mit einem nutzbaren Länge, die tatsächliche Länge hingegen ist ca.
Nutabstand von 40 mm, 45 mm, 50 mm oder 60 mm 100 mm länger.
erhältlich.

Strebenprofile – Nutgrößen und Rastermaße

20x2020x40 30x30 30x60 40x40 40x80 45x45 45x90 50x50 50x100 60x60
6 8 10 10 10 10

6 6 8 8 10 10 10 10 10 10 10 10
20 30 40 45 50 60

00111714
