2-4 MGE 13.2 | Strebenprofile

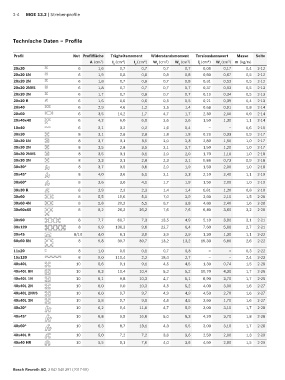

Technische Daten – Profile

Profil Nut Profilfläche Trägheitsmoment Widerstandsmoment Torsionskennwert Masse Seite
4
2
3
4
3
A (cm ) I (cm ) I (cm ) W (cm ) W (cm ) l (cm ) W (cm ) m (kg/m)
3
4
x y x y t t
20x20 6 1,6 0,7 0,7 0,7 0,7 0,08 0,17 0,4 2-12
20x20 1N 6 1,9 0,8 0,8 0,8 0,8 0,60 0,67 0,5 2-12
20x20 2N 6 1,8 0,7 0,8 0,7 0,8 0,31 0,52 0,5 2-12
20x20 2NVS 6 1,8 0,7 0,7 0,7 0,7 0,37 0,52 0,5 2-13
20x20 3N 6 1,7 0,7 0,8 0,7 0,7 0,19 0,34 0,5 2-13
20x20 R 6 1,6 0,6 0,6 0,5 0,5 0,21 0,39 0,4 2-13
20x40 6 2,9 4,6 1,2 2,5 1,4 0,68 0,91 0,8 2-14
20x60 6 3,5 14,2 1,7 4,7 1,7 2,30 2,00 0,9 2-14
20x40x40 6 4,2 6,0 6,0 2,6 2,6 1,50 1,30 1,1 2-14
10x40 6 2,1 3,2 0,2 1,6 0,4 – – 0,6 2-15
30x30 8 3,1 2,8 2,8 1,8 1,8 0,29 0,33 0,9 2-17
30x30 1N 8 3,7 3,1 3,5 2,0 2,3 2,80 1,50 1,0 2-17
30x30 2N 8 3,5 2,8 3,5 2,1 2,7 1,50 1,20 1,0 2-17
30x30 2NVS 8 3,5 3,1 3,1 2,0 2,0 1,70 1,10 1,0 2-18
30x30 3N 8 3,3 3,1 2,8 2,3 2,1 0,86 0,73 0,9 2-18
30x30° 8 3,7 3,5 3,6 2,0 1,9 1,50 2,00 1,0 2-18
30x45° 8 4,0 3,6 5,1 2,1 2,3 2,10 2,40 1,1 2-19
30x60° 8 3,6 3,0 4,1 1,7 1,9 1,50 2,00 1,0 2-19
30x30 R 8 2,9 2,3 2,3 1,4 1,4 0,81 1,20 0,8 2-19
30x60 8 5,5 19,6 5,1 7,0 3,9 2,60 2,10 1,5 2-20
30x60 4N 8 5,8 20,2 5,5 6,7 3,8 4,80 2,40 1,6 2-20
30x60x60 8 8,2 26,2 26,2 7,6 7,6 6,40 3,60 2,2 2-20

30x90 8 7,7 60,7 7,3 13,5 4,9 5,10 3,80 2,1 2-21
30x120 8 9,9 136,3 9,6 22,7 6,4 7,60 5,60 2,7 2-21
30x45 8/10 4,0 8,1 3,9 3,9 2,9 1,30 1,30 1,1 2-22
60x60 8N 8 9,8 39,7 39,7 13,2 13,2 19,30 6,80 2,6 2-22

11x20 8 1,0 0,5 0,1 0,7 0,3 – – 0,3 2-22
15x120 8 9,0 110,4 2,2 18,4 2,7 – – 2,4 2-23
40x40L 10 5,6 9,1 9,1 4,5 4,5 1,30 0,74 1,5 2-26
40x40L 0N 10 6,3 10,4 10,4 5,2 5,2 10,70 4,30 1,7 2-26
40x40L 1N 10 6,1 9,8 10,3 4,7 5,1 6,90 3,70 1,7 2-26
40x40L 2N 10 6,0 9,0 10,3 4,5 5,2 4,00 3,00 1,6 2-27
40x40L 2NVS 10 6,0 9,7 9,7 4,9 4,9 4,50 2,70 1,6 2-27
40x40L 3N 10 5,8 9,7 9,0 4,8 4,5 2,60 1,70 1,6 2-27
40x30° 10 6,2 9,4 11,8 4,7 5,9 3,00 3,10 1,7 2-28
40x45° 10 6,8 9,9 16,6 5,0 8,3 4,20 3,70 1,8 2-28
40x60° 10 6,3 8,7 13,1 4,3 6,5 3,00 3,10 1,7 2-28

40x40L R 10 5,0 7,2 7,2 3,6 3,6 2,50 2,00 1,3 2-29
40x40 HR 10 5,5 8,1 7,6 4,0 3,6 4,60 2,80 1,5 2-29

Bosch Rexroth AG, 3 842 540 391 (2017-08)
