Strebenprofile | MGE 13.2 2-3

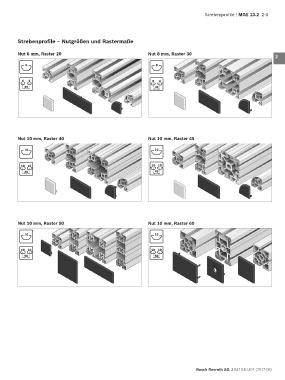

Strebenprofile – Nutgrößen und Rastermaße 1
Nut 6 mm, Raster 20 Nut 8 mm, Raster 30 2
6 8
3
6 6 8 8 4
20 30
5
6
7
Nut 10 mm, Raster 40 Nut 10 mm, Raster 45 8
10 10 9
10
10 10 10 10
40 45
11
12
13
14
Nut 10 mm, Raster 50 Nut 10 mm, Raster 60
15
10 10
16
10 10 10 10
50 60 17
18
19
20
21
