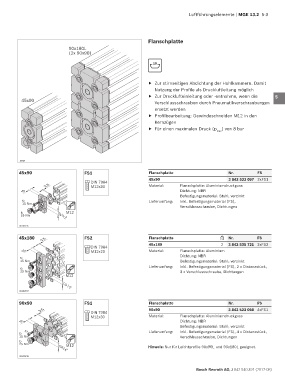

Page 177 - MGE 13.2

Luftführungselemente | MGE 13.2 5-3

Flanschplatte 1
90x180L
(2x 90x90)
2
10
3

f Zur stirnseitigen Abdichtung der Hohlkammern. Damit 4
Nutzung der Profile als Druckluftleitung möglich
f Zur Drucklufteinleitung oder -entnahme, wenn die 5
45x90 Verschlussschrauben durch Pneumatikverschraubungen

ersetzt werden 6
f Profilbearbeitung: Gewindeschneiden M12 in den
Kernzügen 7
f Für einen maximalen Druck (p max ) von 8 bar
8

9

19924
10
45x90 FS1 Flanschplatte Nr. FS
45x90 3 842 523 097 2xFS1 11
DIN 7984
2,5 M12x30 Material: Flanschplatte: Aluminiumdruckguss
15 Dichtung: NBR 12
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS),
15 Nm 13
Verschlussschraube, Dichtungen
M12
25 Nm G 1/ 2" 14

00109735
15
45x180 2,5 FS2 Flanschplatte Nr. FS
45x180 2 3 842 535 721 2xFS2 16
DIN 7984
15 M12x20 Material: Flanschplatte: Aluminium
Dichtung: NBR 17
15 Nm Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS), 2 x Distanzstück,
25 Nm 3 x Verschlussschraube, Dichtungen 18
M12
19
G 1/ 2"
00109737
20
90x90 FS1 Flanschplatte Nr. FS
2,5 DIN 7984 90x90 3 842 523 098 4xFS1 21
M12x30 Material: Flanschplatte: Aluminiumdruckguss
15 Dichtung: NBR
Befestigungsmaterial: Stahl; verzinkt
4x Lieferumfang: Inkl. Befestigungsmaterial (FS), 4 x Distanzstück,
15 Nm Verschlussschraube, Dichtungen
25 Nm G 3/ 4" M12 Hinweis: Nur für Leichtprofile 90x90L und 90x180L geeignet.

00109736

Bosch Rexroth AG, 3 842 540 391 (2017-08)
