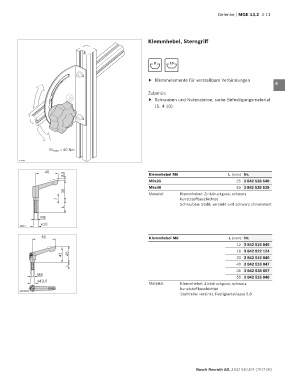

Page 173 - MGE 13.2

Gelenke | MGE 13.2 4-11

Klemmhebel, Sterngriff 1

2
8 10
3

f Klemmelemente für verstellbare Verbindungen
4

Zubehör: 5
f Schrauben und Nutensteine, siehe Befestigungsmaterial
(S. 4-10)
6

7

8

M max = 40 Nm 9

19142
10
65
45
3,5 Klemmhebel M6 L (mm) Nr. 11
M6x25 25 3 842 528 540
42 46
M6x40 40 3 842 528 539
35 12
L Material: Klemmhebel: Zinkdruckguss; schwarz
M8 7 kunststoffbeschichtet
ø13,5 Schrauben: Stahl; verzinkt und schwarz chromatiert 13
L
00109569
M6 14
ø10
20814
15
65 Klemmhebel M8 L (mm) Nr.
12 3 842 516 845 16
16 3 842 522 124
42 46 20 3 842 516 846 17
40 3 842 516 847
L
45 3 842 538 607 18
M8 55 3 842 516 848
ø13,5
Material: Klemmhebel: Zinkdruckguss; schwarz 19
kunststoffbeschichtet
00109569
Stahlteile: verzinkt, Festigkeitsklasse 5.8
20
21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
