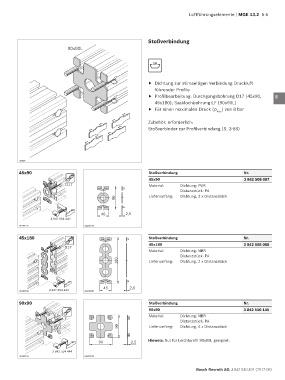

Page 179 - MGE 13.2

Luftführungselemente | MGE 13.2 5-5

Stoßverbindung 1
90x90L
2
10
3

f Dichtung zur stirnseitigen Verbindung Druckluft 4
führender Profile
f Profilbearbeitung: Durchgangsbohrung D17 (45x90, 5
45x180); Sacklochbohrung LF (90x90L)
f Für einen maximalen Druck (p ) von 8 bar 6
max
Zubehör, erforderlich: 7
Stoßverbinder zur Profilverbindung (S. 3-58)
8

9

20828
10
45x90 Stoßverbindung Nr.
45x90 3 842 508 087 11
D17 Material: Dichtung: PUR
Distanzstück: PA 12
90 Lieferumfang: Dichtung, 2 x Distanzstück
13

45 2,5
3 842 554 440 14
00109742 00109739
15
45x180 Stoßverbindung Nr.
45x180 3 842 508 088 16
D17
Material: Dichtung: NBR
Distanzstück: PA 17
180 Lieferumfang: Dichtung, 2 x Distanzstück

18

19
45 2,5
3 842 554 440
00109743 00109740
20
90x90 Stoßverbindung Nr.
90x90 3 842 510 145 21
Material: Dichtung: NBR
LF
Distanzstück: PA
90 Lieferumfang: Dichtung, 4 x Distanzstück

90 2,5 Hinweis: Nur für Leichtprofil 90x90L geeignet.

3 842 554 444
00109741 00109738

Bosch Rexroth AG, 3 842 540 391 (2017-08)
