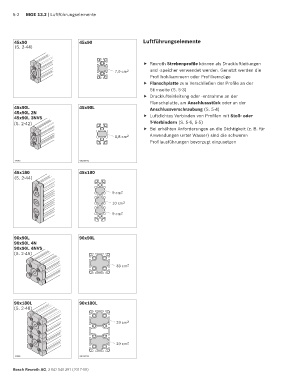

5-2 MGE 13.2 | Luftführungselemente

45x90 45x90 Luftführungselemente
(S. 2-44)

f Rexroth Strebenprofile können als Druckluftleitungen
7,9 cm 2 und -speicher verwendet werden. Genutzt werden die
Profilhohlkammern oder Profilkernzüge
f Flanschplatte zum Verschließen der Profile an der
Stirnseite (S. 5-3)
19584 00109732 f Drucklufteinleitung oder -entnahme an der
Flanschplatte, am Anschlussstück oder an der
45x90L 45x90L Anschlussverschraubung (S. 5-4)
45x90L 2N
45x90L 3NVS f Luftdichtes Verbinden von Profilen mit Stoß- oder
(S. 2-42) T-Verbindern (S. 5-6, 5-5)
f Bei erhöhten Anforderungen an die Dichtigkeit (z. B. für
8,8 cm 2 Anwendungen unter Wasser) sind die schweren
Profilausführungen bevorzugt einzusetzen

19585 00109731
45x180 45x180
(S. 2-44)

9 cm 2
10 cm 2

9 cm 2

19586 00109733

90x90L 90x90L
90x90L 4N
90x90L 4NVS
(S. 2-46)

33 cm 2

19587 00109730
90x180L 90x180L
(S. 2-48)

29 cm 2

29 cm 2

19588 00109734
