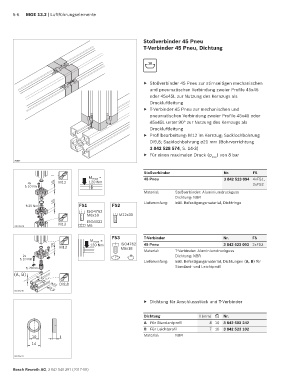

5-6 MGE 13.2 | Luftführungselemente

Stoßverbinder 45 Pneu
T-Verbinder 45 Pneu, Dichtung

10

f Stoßverbinder 45 Pneu zur stirnseitigen mechanischen
und pneumatischen Verbindung zweier Profile 45x45
oder 45x45L zur Nutzung des Kernzugs als
Druckluftleitung
f T-Verbinder 45 Pneu zur mechanischen und
pneumatischen Verbindung zweier Profile 45x45 oder
45x45L unter 90° zur Nutzung des Kernzugs als
Druckluftleitung
f Profilbearbeitung: M12 im Kernzug; Sacklochbohrung
DI9,8; Sacklochbohrung ø21 mm (Bohrvorrichtung
3 842 528 574, S. 14-3)
f Für einen maximalen Druck (p max ) von 8 bar
20827
Stoßverbinder Nr. FS
M max = 45 Pneu 3 842 523 094 4xFS1,
4x 15 M12 120 Nm 2xFS2
10 Nm
Material: Stoßverbinder: Aluminiumdruckguss
Dichtung: NBR
15 Lieferumfang: Inkl. Befestigungsmaterial, Dichtringe
20 Nm FS1 FS2
ISO4762
M6x18 M12x30
ISO4032
M12
00109748 M6
FS3 T-Verbinder Nr. FS
M max =
10 M12 120 Nm ISO4762 45 Pneu 3 842 523 093 2xFS3
M6x18
Material: T-Verbinder: Aluminiumdruckguss
2x 10 Dichtung: NBR
10 Nm
Lieferumfang: Inkl. Befestigungsmaterial, Dichtungen (A, B) für
20 Nm Standard- und Leichtprofil
(A, B)
l
DI9,8
ø21
00109749 ø9,8
f Dichtung für Anschlussstück und T-Verbinder

Dichtung l (mm) Nr.
A Für Standardprofil 4 10 3 842 503 242
B Für Leichtprofil 7 10 3 842 523 102
10 l Material: NBR
14

00109747

Bosch Rexroth AG, 3 842 540 391 (2017-08)
