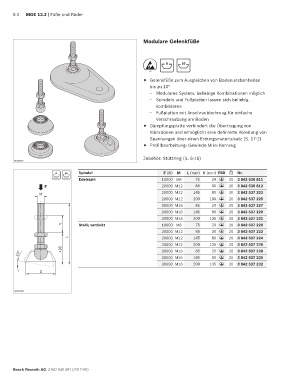

6-2 MGE 13.2 | Füße und Räder

Modulare Gelenkfüße

8 10
ESD
f Gelenkfüße zum Ausgleichen von Bodenunebenheiten
bis zu 10°
– Modulares System, beliebige Kombinationen möglich
– Spindeln und Fußplatten lassen sich beliebig
kombinieren
– Fußplatten mit Anschraubbohrung für einfache
Verschraubung am Boden
f Dämpfungsplatte verhindert die Übertragung von
Vibrationen und ermöglicht eine definierte Ableitung von
Spannungen über einen Erdungsmaterialsatz (S. 17-2)
f Profilbearbeitung: Gewinde M im Kernzug

Zubehör: Stützring (S. 6-16)
00133339

8 10 Spindel F (N) M L (mm) V (mm) ESD Nr.
Edelstahl 10000 M8 75 20 20 3 842 536 811
ESD
F 20000 M12 85 30 ESD 20 3 842 536 812
M 20000 M12 145 80 ESD 20 3 842 537 223
20000 M12 200 135 20 3 842 537 225
ESD
30000 M16 85 20 20 3 842 537 227
ESD
30000 M16 145 80 20 3 842 537 229
ESD
30000 M16 200 135 20 3 842 537 231
ESD
V Stahl; verzinkt 10000 M8 75 20 ESD 20 3 842 537 220
20000 M12 85 30 20 3 842 537 222
ESD
L 20000 M12 145 80 20 3 842 537 224
ESD
20000 M12 200 135 ESD 20 3 842 537 226
35 30000 M16 85 20 20 3 842 537 228
ESD
30000 M16 145 80 ESD 20 3 842 537 230
30000 M16 200 135 20 3 842 537 232
ESD
D

00117830
