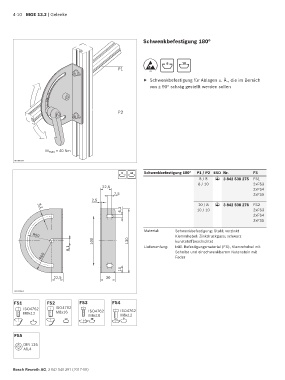

Page 172 - MGE 13.2

4-10 MGE 13.2 | Gelenke

Schwenkbefestigung 180°

8 10
P1
ESD
f Schwenkbefestigung für Ablagen u. Ä., die im Bereich
von ± 90° schräg gestellt werden sollen

P2

M max = 40 Nm

00109564

8 10 Schwenk befestigung 180° P1 / P2 ESD Nr. FS
8 / 8 3 842 538 275 FS1
ESD
8 / 10 2xFS3
22,5
2xFS4
7,5 2xFS5
2,5
10 / 8 3 842 538 276 FS2
ESD
6,3 10 / 10 2xFS3
8,2
2xFS4
2xFS5
Material: Schwenkbefestigung: Stahl; verzinkt
R50 Klemmhebel: Zinkdruckguss; schwarz
100 130 kunststoffbeschichtet
8,1 Lieferumfang: Inkl. Befestigungsmaterial (FS), Klemmhebel mit
Scheibe und einschwenkbarem Nutenstein mit
R65 65 Feder

42 15 46
22,5 30 L
M8
ø13,5
00109563
00109569
FS1 FS2 FS3 FS4
ISO4762 ISO4762 ISO4762
M8x12 M8x16 ISO4762
M6x16 M6x12
10 10 8
8

FS5
DIN 125
A6,4

Bosch Rexroth AG, 3 842 540 391 (2017-08)
