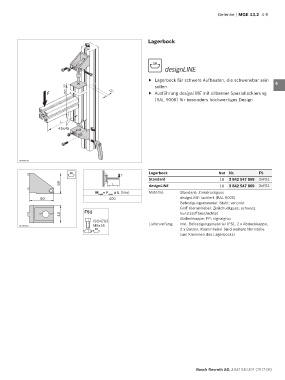

Page 171 - MGE 13.2
P. 171
Gelenke | MGE 13.2 4-9
Lagerbock 1
2
10
designLINE 3
f Lagerbock für schwere Aufbauten, die schwenkbar sein 4
sollen
F min. 70 17 f Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design 5
6
L 7
45x45
8
9
M max = F max x L
= 400 Nm
00109558
10
10 Lagerbock Nut Nr. FS
F 11
Standard 10 3 842 547 868 2xFS1
50 L designLINE 10 3 842 547 869 2xFS1
M max = F max x L (Nm) Material: Standard: Zinkdruckguss 12
60 400 designLINE: lackiert (RAL 9006)
Befestigungsmaterial: Stahl; verzinkt 13
Griff Klemmhebel: Zinkdruckguss; schwarz
FS1
43 kunststoffbeschichtet 14
Abdeckkappe: PP; signalgrau
ISO4762
00109556 M8x16 Lieferumfang: Inkl. Befestigungsmaterial (FS), 2 x Abdeckkappe,
10 2 x Bolzen, Klemmhebel (und weitere Normteile 15
zum Klemmen des Lagerbocks)
16
17
18
19
20
21
Bosch Rexroth AG, 3 842 540 391 (2017-08)
