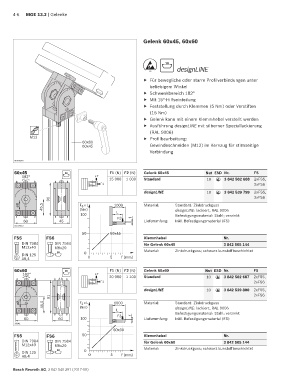

Page 168 - MGE 13.2

4-6 MGE 13.2 | Gelenke

Gelenk 60x45, 60x60

10
designLINE
ESD
f Für bewegliche oder starre Profilverbindungen unter
beliebigem Winkel
f Schwenkbereich 182°
f Mit 15°-Hilfseinteilung
f Feststellung durch Klemmen (5 Nm) oder Verstiften
(15 Nm)
f Gelenk kann mit einem Klemmhebel verstellt werden
f Ausführung designLINE mit silberner Speziallackierung
(RAL 9006)
M12 f Profilbearbeitung:
60x60
60x45 Gewindeschneiden (M12) im Kernzug für stirnseitige
Verbindung

00109548
60x45 10 F1 (N) F2 (N) Gelenk 60x45 Nut ESD Nr. FS
182° F2
15 000 1 000 Standard 10 3 842 502 688 2xFS5,
ESD
F1 2xFS6
designLINE 10 3 842 539 799 2xFS5,
ESD
91 2xFS6
ø8 45,5 F 3 x L 1000 Material: Standard: Zinkdruckguss
(Nm)
designLINE: lackiert, RAL 9006
100 L Befestigungsmaterial: Stahl; verzinkt
60 45 F3 f Lieferumfang: Inkl. Befestigungsmaterial (FS)
00109552
50 60x45
FS5 FS6 Klemm hebel Nr.
DIN 7984 DIN 7984 für Gelenk 60x45 3 842 505 144
M12x40 M8x20
10 0 Material: Zinkdruckguss; schwarz kunstoffbeschichtet
DIN 125 0 5 f (mm)
A8,4
60x60 10 F1 (N) F2 (N) Gelenk 60x60 Nut ESD Nr. FS
182° F2
20 000 1 100 Standard 10 3 842 502 687 2xFS5,
ESD
F1 2xFS6
designLINE 10 3 842 539 800 2xFS5,
ESD
91 2xFS6
ø8 45,5 F 3 x L 1000 Material: Standard: Zinkdruckguss
(Nm)
L designLINE: lackiert, RAL 9006
Befestigungsmaterial: Stahl; verzinkt
F3 f
60 60 100 Lieferumfang: Inkl. Befestigungsmaterial (FS)
19141
60x60
FS5 FS6 50 Klemm hebel Nr.
DIN 7984 DIN 7984 für Gelenk 60x60 3 842 505 144
M12x40 M8x20
10 0 Material: Zinkdruckguss; schwarz kunstoffbeschichtet
DIN 125 0 5 f (mm)
A8,4

Bosch Rexroth AG, 3 842 540 391 (2017-08)
