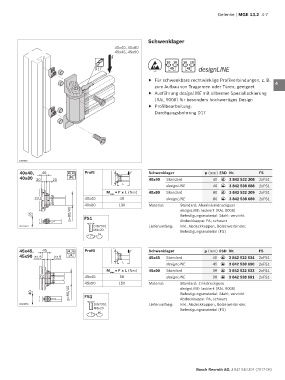

Page 169 - MGE 13.2

Gelenke | MGE 13.2 4-7

Schwenklager 1
40x40, 40x80
45x45, 45x90
F 2
10 10 10 10
D17 40 45 designLINE 3
ESD
f Für schwenkbare rechtwinklige Profilverbindungen, z. B. 4
zum Aufbau von Tragarmen oder Türen, geeignet
f Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design 5
f Profilbearbeitung:
Durchgangsbohrung D17 6
7

8

9

0109560
10
40x40, 40 10 10 Profil F Schwenklager p (mm) ESD Nr. FS
40x80 20 20 40 40x40 Standard 40 3 842 532 208 2xFS1 11
L ESD
designLINE 40 3 842 538 688 2xFS1
ESD
M = F x L (Nm) 40x80 Standard 80 3 842 532 209 2xFS1 12
max ESD
19,5 40x40 40 designLINE 80 3 842 538 689 2xFS1
ESD
40x80 130 Material: Standard: Aluminiumdruckguss 13
p=80/40 FS1 Befestigungsmaterial: Stahl; verzinkt 14
35 designLINE: lackiert (RAL 9006)
Abdeckkappe: PA; schwarz
00116471 DIN7991 Lieferumfang: Inkl. Abdeckkappen, Bolzenverbinder,
M8x20 Befestigungsmaterial (FS) 15
10
16
45x45, 45 10 10 Profil F Schwenklager p (mm) ESD Nr. FS
45x90 22,5 22,5 45 45x45 Standard 45 3 842 522 634 2xFS1 17
ESD
L designLINE 45 3 842 538 690 2xFS1
ESD
M max = F x L (Nm) 45x90 Standard 90 ESD 3 842 522 633 2xFS1 18
22 45x45 50 designLINE 90 3 842 538 691 2xFS1
ESD
45x90 150 Material: Standard: Zinkdruckguss 19
p=90/45 FS1 Befestigungsmaterial: Stahl; verzinkt 20
40 designLINE: lackiert (RAL 9006)
Abdeckkappe: PA; schwarz
00109559 DIN7991 Lieferumfang: Inkl. Abdeckkappen, Bolzenverbinder,
M8x20 Befestigungsmaterial (FS)
10 21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
