52 VarioFlow plus 3.0 | Aluminiumsystem, Strecken AL

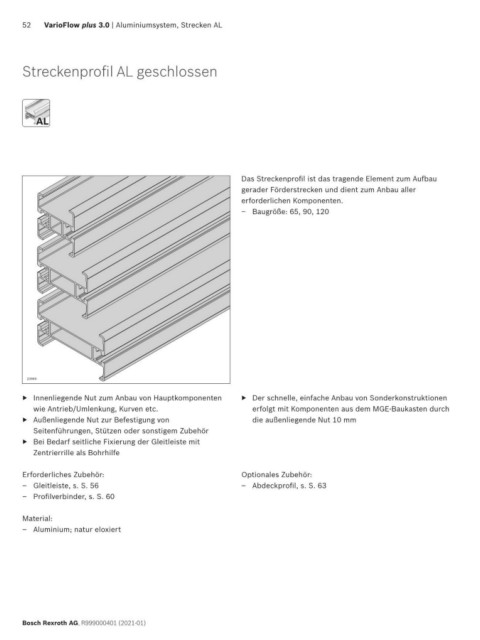

Streckenprofil AL geschlossen
AL
AL
Das Streckenprofil ist das tragende Element zum Aufbau
gerader Förderstrecken und dient zum Anbau aller
erforderlichen Komponenten.
– Baugröße: 65, 90, 120
23969
▶ Innenliegende Nut zum Anbau von Hauptkomponenten ▶ Der schnelle, einfache Anbau von Sonderkonstruktionen
wie Antrieb/Umlenkung, Kurven etc. erfolgt mit Komponenten aus dem MGE-Baukasten durch
▶ Außenliegende Nut zur Befestigung von die außenliegende Nut 10 mm
Seitenführungen, Stützen oder sonstigem Zubehör
▶ Bei Bedarf seitliche Fixierung der Gleitleiste mit
Zentrierrille als Bohrhilfe
Erforderliches Zubehör: Optionales Zubehör:
– Gleitleiste, s. S. 56 – Abdeckprofil, s. S. 63
– Profilverbinder, s. S. 60
Material:
– Aluminium; natur eloxiert
Bosch Rexroth AG, R999000401 (2021-01)
