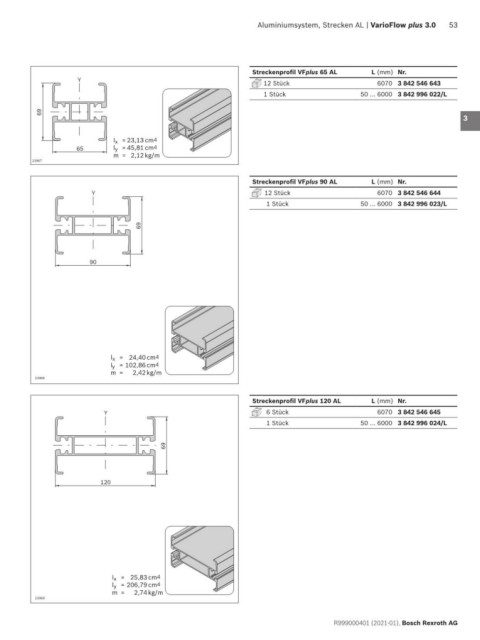

Aluminiumsystem, Strecken AL | VarioFlow plus 3.0 53
Streckenprofil VFplus 65 AL L (mm) Nr. 1
Y
12 Stück 6070 3 842 546 643
1 Stück 50 … 6000 3 842 996 022/L 2
69
3
I x = 23,13cm 4 4
65 l y = 45,81cm 4
m= 2,12kg/m
23967 5
Streckenprofil VFplus 90 AL L (mm) Nr. 6
Y 12 Stück 6070 3 842 546 644
1 Stück 50 … 6000 3 842 996 023/L
7
69 8
9
90
10
11
12
13
l x = 24,40cm 4
I y = 102,86 cm 4 14
m= 2,42kg/m
23968
15
Streckenprofil VFplus 120 AL L (mm) Nr.
Y 6 Stück 6070 3 842 546 645 16
1 Stück 50 … 6000 3 842 996 024/L
17
69
18
19
120
20
21
22
23
I x = 25,83cm 4
l y = 206,79 cm 4
m= 2,74kg/m 24
23969
