202 VarioFlow plus 3.0 | ESD-System

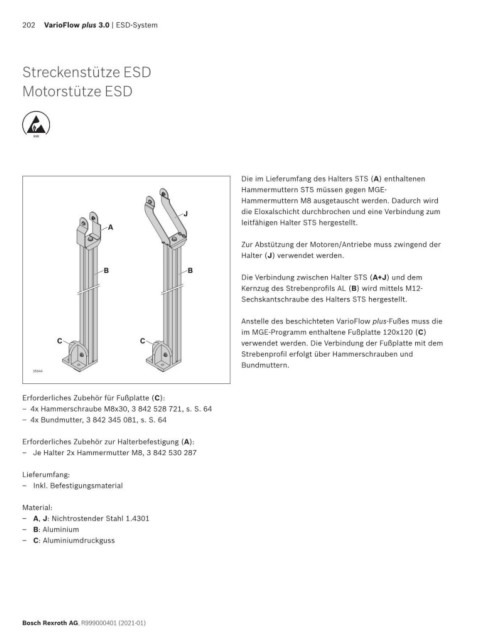

Streckenstütze ESD
Motorstütze ESD

ESD

Die im Lieferumfang des Halters STS (A) enthaltenen
Hammermuttern STS müssen gegen MGE-
Hammermuttern M8 ausgetauscht werden. Dadurch wird
J die Eloxalschicht durchbrochen und eine Verbindung zum
leitfähigen Halter STS hergestellt.
A
Zur Abstützung der Motoren/Antriebe muss zwingend der
Halter (J) verwendet werden.
B B
Die Verbindung zwischen Halter STS (A+J) und dem
Kernzug des Strebenprofils AL (B) wird mittels M12-
Sechskantschraube des Halters STS hergestellt.

Anstelle des beschichteten VarioFlow plus-Fußes muss die
im MGE-Programm enthaltene Fußplatte 120x120 (C)
C C verwendet werden. Die Verbindung der Fußplatte mit dem
Strebenprofil erfolgt über Hammerschrauben und
Bundmuttern.
35644

Erforderliches Zubehör für Fußplatte (C):
– 4x Hammerschraube M8x30, 3 842 528 721, s. S. 64
– 4x Bundmutter, 3 842 345 081, s. S. 64

Erforderliches Zubehör zur Halterbefestigung (A):
– Je Halter 2x Hammermutter M8, 3 842 530 287

Lieferumfang:
– Inkl. Befestigungsmaterial

Material:
– A, J: Nichtrostender Stahl 1.4301
– B: Aluminium
– C: Aluminiumdruckguss
