182 VarioFlow plus 3.0 | Edelstahlsystem, Streckenstützen STS

Streckenstütze STS

STS
STS

Der Kettenförderer wird mittels Stützen auf den Boden
gestellt und befestigt.

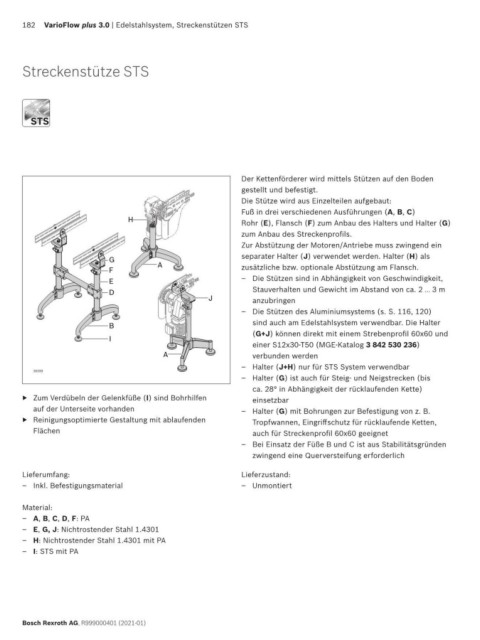

Die Stütze wird aus Einzelteilen aufgebaut:
Fuß in drei verschiedenen Ausführungen (A, B, C)
H Rohr (E), Flansch (F) zum Anbau des Halters und Halter (G)
zum Anbau des Streckenprofils.
Zur Abstützung der Motoren/Antriebe muss zwingend ein

G separater Halter (J) verwendet werden. Halter (H) als
F A zusätzliche bzw. optionale Abstützung am Flansch.
E – Die Stützen sind in Abhängigkeit von Geschwindigkeit,
D Stauverhalten und Gewicht im Abstand von ca. 2 … 3 m
J anzubringen
– Die Stützen des Aluminiumsystems (s. S. 116, 120)

B sind auch am Edelstahlsystem verwendbar. Die Halter
(G+J) können direkt mit einem Strebenprofil 60x60 und
I
einer S12x30-T50 (MGE-Katalog 3 842 530 236)
A verbunden werden
– Halter (J+H) nur für STS System verwendbar
38399
– Halter (G) ist auch für Steig- und Neigstrecken (bis
ca. 28° in Abhängigkeit der rücklaufenden Kette)
▶ Zum Verdübeln der Gelenkfüße (I) sind Bohrhilfen einsetzbar
auf der Unterseite vorhanden – Halter (G) mit Bohrungen zur Befestigung von z. B.
▶ Reinigungsoptimierte Gestaltung mit ablaufenden Tropfwannen, Eingriffschutz für rücklaufende Ketten,
Flächen auch für Streckenprofil 60x60 geeignet
– Bei Einsatz der Füße B und C ist aus Stabilitätsgründen
zwingend eine Querversteifung erforderlich

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Unmontiert

Material:
– A, B, C, D, F: PA
– E, G, J: Nichtrostender Stahl 1.4301
– H: Nichtrostender Stahl 1.4301 mit PA
– I: STS mit PA

Bosch Rexroth AG, R999000401 (2021-01)
