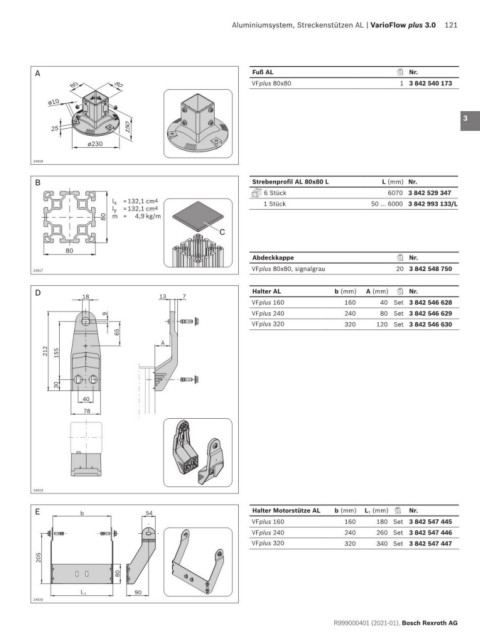

Aluminiumsystem, Streckenstützen AL | VarioFlow plus 3.0 121
A Fuß AL Nr. 1
VFplus 80x80 1 3 842 540 173
2
3
4
24918 5
B Strebenprofil AL 80x80 L L (mm) Nr. 6
6 Stück 6070 3 842 529 347
1 Stück 50 … 6000 3 842 993 133/L
7
C 8
9
Abdeckkappe Nr.
VFplus 80x80, signalgrau 20 3 842 548 750
24917
10
D Halter AL b (mm) A (mm) Nr.
18 13 7 11
VFplus 160 160 40 Set 3 842 546 628
9 VFplus 240 240 80 Set 3 842 546 629
VFplus 320 320 120 Set 3 842 546 630 12
65
A 13
212 155
14
30 15
40
78 16
17
18
19
24919
20
E b 54 Halter Motorstütze AL b (mm) L 1 (mm) Nr.
VFplus 160 160 180 Set 3 842 547 445 21
VFplus 240 240 260 Set 3 842 547 446
VFplus 320 320 340 Set 3 842 547 447 22
205
23
80
24
90
L 1
24920
