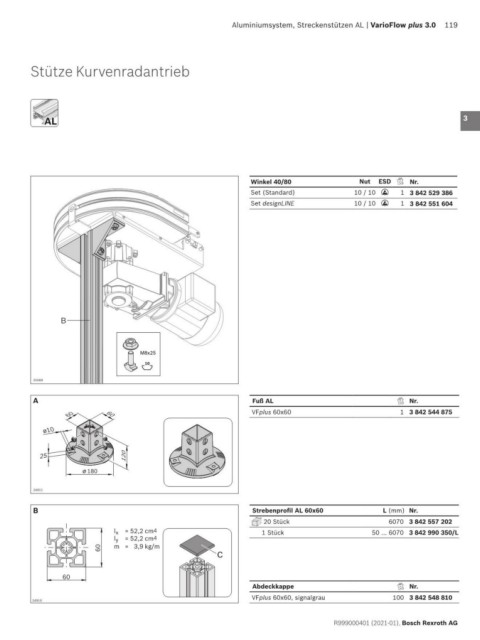

Aluminiumsystem, Streckenstützen AL | VarioFlow plus 3.0 119

Stütze Kurvenradantrieb 1

2

AL
AL 3
4

5

Winkel 40/80 Nut ESD Nr. 6
Set (Standard) 10 / 10 1 3 842 529 386
ESD
Set designLINE 10 / 10 1 3 842 551 604
ESD 7

8

9

10

11

B 12

13
M8x25
10 14

25560
15
A Fuß AL Nr.
VFplus 60x60 1 3 842 544 875 16
60 60
17

120 18

180
19
24911
20
B Strebenprofil AL 60x60 L (mm) Nr.
20 Stück 6070 3 842 557 202 21
1 Stück 50 … 6070 3 842 990 350/L
22
C
23

Abdeckkappe Nr. 24
VFplus 60x60, signalgrau 100 3 842 548 810
24910
