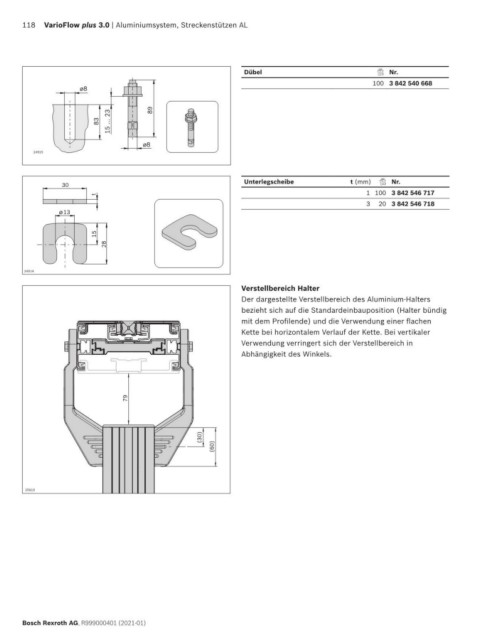

118 VarioFlow plus 3.0 | Aluminiumsystem, Streckenstützen AL

Dübel Nr.
100 3 842 540 668
ø8

83 15 ... 23 89

ø8
24915

Unterlegscheibe t (mm) Nr.
30
1 100 3 842 546 717
t
3 20 3 842 546 718
ø 13

15
28

24914
Verstellbereich Halter
Der dargestellte Verstellbereich des Aluminium-Halters
bezieht sich auf die Standardeinbauposition (Halter bündig
mit dem Profilende) und die Verwendung einer flachen
Kette bei horizontalem Verlauf der Kette. Bei vertikaler
Verwendung verringert sich der Verstellbereich in
Abhängigkeit des Winkels.
