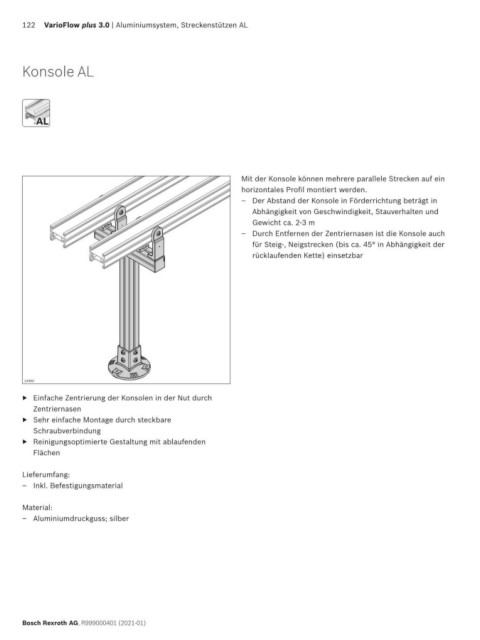

Page 122 - VarioFlow plus 3.0

122 VarioFlow plus 3.0 | Aluminiumsystem, Streckenstützen AL

Konsole AL

AL
AL

Mit der Konsole können mehrere parallele Strecken auf ein
horizontales Profil montiert werden.
– Der Abstand der Konsole in Förderrichtung beträgt in
Abhängigkeit von Geschwindigkeit, Stauverhalten und
Gewicht ca. 2-3 m
– Durch Entfernen der Zentriernasen ist die Konsole auch
24917
für Steig-, Neigstrecken (bis ca. 45° in Abhängigkeit der
rücklaufenden Kette) einsetzbar

24960
▶ Einfache Zentrierung der Konsolen in der Nut durch
Zentriernasen
▶ Sehr einfache Montage durch steckbare
Schraubverbindung
▶ Reinigungsoptimierte Gestaltung mit ablaufenden
Flächen

Lieferumfang:
– Inkl. Befestigungsmaterial

Material:
– Aluminiumdruckguss; silber

Bosch Rexroth AG, R999000401 (2021-01)
