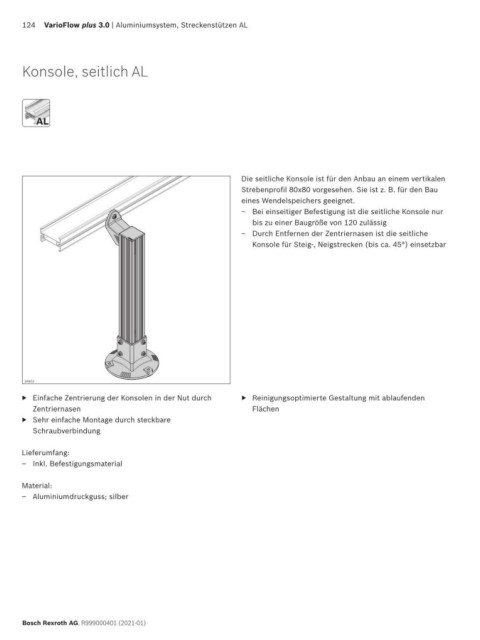

124 VarioFlow plus 3.0 | Aluminiumsystem, Streckenstützen AL
Konsole, seitlich AL
AL
AL
Die seitliche Konsole ist für den Anbau an einem vertikalen
Strebenprofil 80x80 vorgesehen. Sie ist z. B. für den Bau
eines Wendelspeichers geeignet.
– Bei einseitiger Befestigung ist die seitliche Konsole nur
bis zu einer Baugröße von 120 zulässig
– Durch Entfernen der Zentriernasen ist die seitliche
Konsole für Steig-, Neigstrecken (bis ca. 45°) einsetzbar
24922
▶ Einfache Zentrierung der Konsolen in der Nut durch ▶ Reinigungsoptimierte Gestaltung mit ablaufenden
Zentriernasen Flächen
▶ Sehr einfache Montage durch steckbare
Schraubverbindung
Lieferumfang:
– Inkl. Befestigungsmaterial
Material:
– Aluminiumdruckguss; silber
Bosch Rexroth AG, R999000401 (2021-01)
