116 VarioFlow plus 3.0 | Aluminiumsystem, Streckenstützen AL

Streckenstütze 65-120 AL

AL
AL

Der Kettenförderer wird mittels Stützen auf den Boden
gestellt und befestigt oder auch von der Decke abgehängt.

D Die Abhängung muss applikationsabhängig festgelegt
werden.

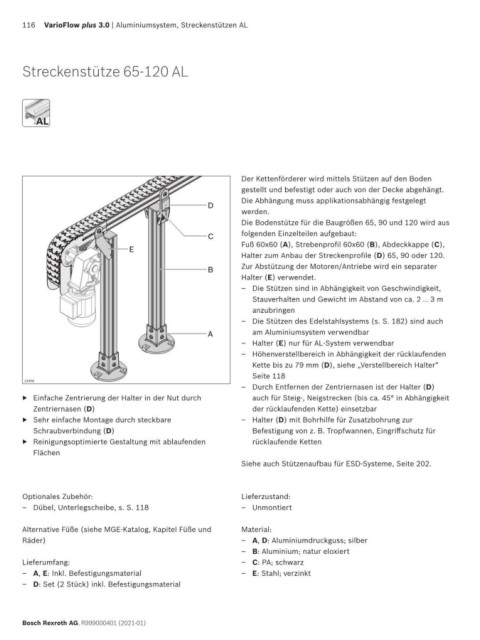

Die Bodenstütze für die Baugrößen 65, 90 und 120 wird aus
C folgenden Einzelteilen aufgebaut:
E Fuß 60x60 (A), Strebenprofil 60x60 (B), Abdeckkappe (C),
Halter zum Anbau der Streckenprofile (D) 65, 90 oder 120.
B Zur Abstützung der Motoren/Antriebe wird ein separater
Halter (E) verwendet.
– Die Stützen sind in Abhängigkeit von Geschwindigkeit,
Stauverhalten und Gewicht im Abstand von ca. 2 … 3 m
anzubringen
– Die Stützen des Edelstahlsystems (s. S. 182) sind auch
A am Aluminiumsystem verwendbar
– Halter (E) nur für AL-System verwendbar
– Höhenverstellbereich in Abhängigkeit der rücklaufenden
Kette bis zu 79 mm (D), siehe „Verstellbereich Halter“
Seite 118
24958
– Durch Entfernen der Zentriernasen ist der Halter (D)
▶ Einfache Zentrierung der Halter in der Nut durch auch für Steig-, Neigstrecken (bis ca. 45° in Abhängigkeit
Zentriernasen (D) der rücklaufenden Kette) einsetzbar
▶ Sehr einfache Montage durch steckbare – Halter (D) mit Bohrhilfe für Zusatzbohrung zur
Schraubverbindung (D) Befestigung von z. B. Tropfwannen, Eingriffschutz für
▶ Reinigungsoptimierte Gestaltung mit ablaufenden rücklaufende Ketten
Flächen
Siehe auch Stützenaufbau für ESD-Systeme, Seite 202.

Optionales Zubehör: Lieferzustand:
– Dübel, Unterlegscheibe, s. S. 118 – Unmontiert

Alternative Füße (siehe MGE-Katalog, Kapitel Füße und Material:
Räder) – A, D: Aluminiumdruckguss; silber
– B: Aluminium; natur eloxiert
Lieferumfang: – C: PA; schwarz
– A, E: Inkl. Befestigungsmaterial – E: Stahl; verzinkt
– D: Set (2 Stück) inkl. Befestigungsmaterial
